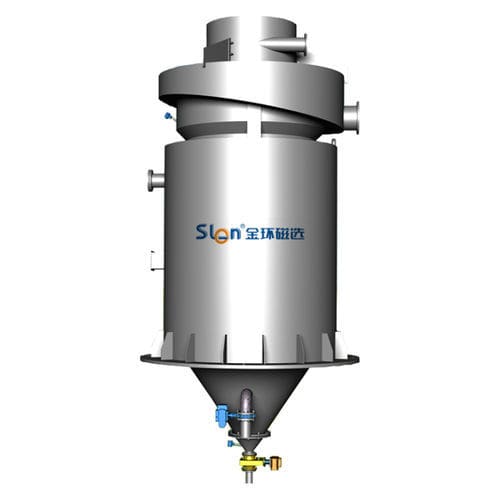

Séparateur de métaux CH-SWCXJ series

magnétiquede processpour minerai

Description du produit
La colonne d'élutriation magnétique automatique série CH-SWCXJ est conçue pour la séparation de la magnétite. Elle peut réaliser simultanément le déslimage, la concentration et l'amélioration de la qualité, ou exécuter ces étapes séparément selon les caractéristiques du minerai et les besoins du procédé. L'équipement se prête à une intégration avec des cribles haute fréquence ou des cyclones dans le circuit de traitement des minerais.

Caractéristiques du produit

• Déslimage : permet une séparation quasi complète des gangues et du fer magnétique
• Séparation haute précision : dissociation des associations minérales pour séparer fractions pauvres et riches
• Opération réglable : la teneur du concentré et le taux de récupération sont ajustables selon les objectifs du procédé
• Capacité évolutive : conception visant à dépasser les limites de faible capacité et d'alimentation inégale
• Intégration de procédé : association efficace avec cribles haute fréquence ou cyclones pour la récupération des minéraux magnétiques
• Optimisation du process : peut remplacer plusieurs équipements magnétiques dans la section de concentration
• Conception économe en eau : consommation réduite grâce à la circulation optimisée
• Contrôle à distance par ordinateur : prise en charge de la surveillance et des réglages automatisés

Fonctionnement
De l'eau circulante est injectée tangentiellement par le bas pour former un flux en spirale montante dans la zone de séparation. Le minerai est alimenté par la trémie supérieure et dispersé dans la zone. Des champs magnétiques superposés agissent dans la zone de séparation : les particules de gangue et les matériaux faiblement magnétiques sont entraînés par le flux d'eau spiralé et déversés avec l'eau vers les rejets. Les particules de fer magnétique dissociées subissent une force magnétique descendante combinée à la gravité, supérieure aux forces montantes de l'eau, et sont évacuées par la conduite de concentré en bas de la colonne pour former le concentré.

Spécifications techniques

• CH-SWCXJ1000L — Dimension (mm) : 1700×1700×4740; Tension (V) : 380/220; Puissance (kW) : 6; Pression d'eau (MPa) : ≥0.2; Débit d'eau (m³/h) : 30-60; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 1000; Charge maximale (kg) : 14200; Débit de minerai (t/h) : 10-25; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ1200L — Dimension (mm) : 1760×1760×4959; Tension (V) : 380/220; Puissance (kW) : 6; Pression d'eau (MPa) : ≥0.2; Débit d'eau (m³/h) : 50-120; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 1200; Charge maximale (kg) : 18000; Débit de minerai (t/h) : 15-30; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ1400L — Dimension (mm) : 2380×2380×5622; Tension (V) : 380/220; Puissance (kW) : 7.5; Pression d'eau (MPa) : ≥0.25; Débit d'eau (m³/h) : 80-140; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 1400; Charge maximale (kg) : 20000; Débit de minerai (t/h) : 20-35; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ1600L — Dimension (mm) : 2634×2634×6494; Tension (V) : 380/220; Puissance (kW) : 7.5; Pression d'eau (MPa) : ≥0.25; Débit d'eau (m³/h) : 100-160; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 1600; Charge maximale (kg) : 30000; Débit de minerai (t/h) : 25-40; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ1800L — Dimension (mm) : 2892×2892×7372; Tension (V) : 380/220; Puissance (kW) : 7.5; Pression d'eau (MPa) : ≥0.25; Débit d'eau (m³/h) : 120-180; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 1800; Charge maximale (kg) : 45000; Débit de minerai (t/h) : 30-50; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ2000L — Dimension (mm) : 3200×3200×7621; Tension (V) : 380/220; Puissance (kW) : 7.5; Pression d'eau (MPa) : ≥0.25; Débit d'eau (m³/h) : 140-200; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 2000; Charge maximale (kg) : 65000; Débit de minerai (t/h) : 35-60; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
• CH-SWCXJ2200L — Dimension (mm) : 3532×3532×8343; Tension (V) : 380/220; Puissance (kW) : 7.5; Pression d'eau (MPa) : ≥0.25; Débit d'eau (m³/h) : 160-240; Qualité de l'eau (ppm) : ≤300; Cylindre (mm) : 2200; Charge maximale (kg) : 90000; Débit de minerai (t/h) : 40-70; Densité d'alimentation (%) : ≥30; Densité du concentré (%) : 50-70
