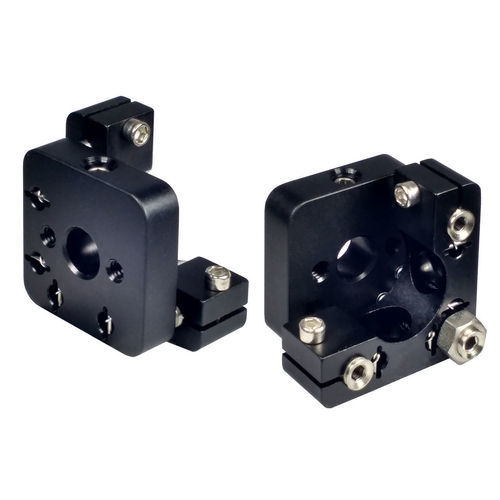

Patte de fixation IM05.P3

Le support de la série IM05.P3 est un support optique cinématique de qualité industrielle conçu pour des performances exceptionnelles et une flexibilité dans les configurations optiques. Il dispose de 3 vis de réglage de précision 100TPI, offrant une excellente résolution et un retour tactile, ce qui le rend idéal pour les applications de cavité laser. Le support comprend une plaque arrière en aluminium solide de 3/8 pouces d'épaisseur avec deux options de montage 8-32 [M4], permettant une compatibilité pour les droitiers et les gauchers. Son dos découpé en 'L' maximise l'ouverture claire, et les versions IM05.C3 offrent une face avant découpée pour des configurations de faisceau serrées optimisées, disponibles en versions droitière et gauchère. La variante IM05.P3 peut être utilisée avec des supports optiques de la série OMH ou comme une plateforme de basculement/inclinaison/translation avec des trous taraudés.

Caractéristiques du produit

• Vis de réglage verrouillables à 3 axes 100 pas
• Versions découpées pour droitiers et gauchers
• Plaque arrière de 3/8 pouces d'épaisseur
• Versions compatibles avec le vide disponibles sur demande

Spécifications de performance

• Déplacement par axe : 10°
• Déplacement Z / mise au point : 0,125 pouces (3,1 mm)
• Mouvement contrôlable minimum : 8,6 secondes d'arc (basé sur 1° de rotation de la vis de réglage)

Caractéristiques / Spécifications techniques

• Type de commande : HEX DRIVE
• Taille de l'optique : PLATEFORME
• Unité de mesure : IMPÉRIAL et MÉTRIQUE
• Volume : 0.000000
• Unité de mesure du poids : LB
• SKU : 66890000
