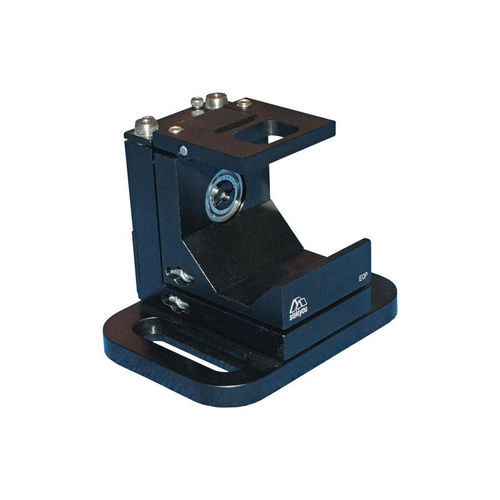

Patte de fixation pour capteur EOP

Le support EOP est conçu pour un dégagement optimal sur la fourche de serrage, maximisant la zone autour des conducteurs haute tension. Il est spécialement conçu pour positionner une variété de dispositifs électro-optiques, y compris les lasers HeNe, les modulateurs laser et les cellules de Pockels. Sa forme compacte le rend idéal pour les applications où l'espace est limité. Le support EOP offre un réglage d'inclinaison de 5° à l'aide de vis de réglage de précision 100TPI, permettant un positionnement très précis des dispositifs électro-optiques. Des verrous non influents pour les réglages d'inclinaison et de basculement sont intégrés dans la conception, et les verrous ainsi que les vis de réglage utilisent la même clé hexagonale 5/64 pour une opération simplifiée.

Caractéristiques du produit

• Mécanisme verrouillable pour un positionnement sécurisé
• Vis de réglage 100TPI (filets par pouce) pour un contrôle précis
• Capacité de réglage d'inclinaison de 5°
• Versions compatibles UV disponibles sur demande
• Compatible avec les modèles de trous américains et métriques

Spécifications de performance

• Déplacement : Inclinaison 5°, Lacet 5°
• Mouvement contrôlable minimum : Inclinaison 5 secondes d'arc, Lacet 5 secondes d'arc (basé sur 1° de rotation de la vis de réglage)

Caractéristiques / Spécifications techniques

• Axes de réglage : INCLINAISON/BASCULEMENT
• SKU : 42140000E
• Volume : 0.000000
• Unité de mesure du poids : LB
