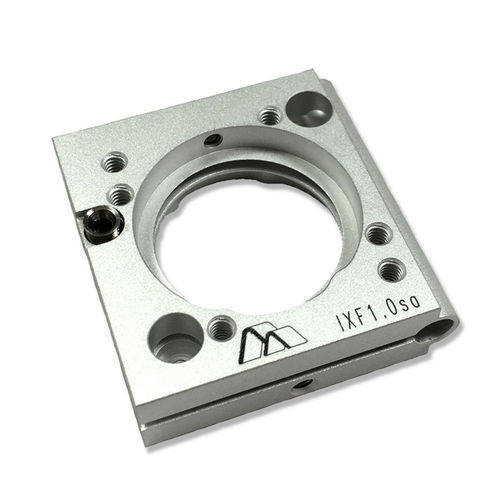

Patte de fixation IXFs

Cette série de supports optiques OEM à axe unique de Siskiyou Corporation offre une stabilité exceptionnelle à un prix abordable. Les supports de la série IXFs atteignent cette performance grâce à une construction monolithique en flexion, où l'ensemble du support, y compris les plaques et les ressorts, est fabriqué à partir d'une seule pièce de métal. Cette configuration unique améliore le transfert de chaleur à travers le support par rapport à la construction cinématique traditionnelle, ce qui se traduit par une stabilité de pointage nettement meilleure en présence de variations de température. Limiter le support à un seul axe de réglage simplifie sa construction et réduit les coûts.

Les supports à axe unique IXFs sont disponibles pour des optiques de diamètre allant de 0,50" à 2,0" (12,7 mm à 50,8 mm). Plusieurs configurations de montage sont proposées, y compris le placement en cloison avec des options de réglage avant ou arrière (à travers la cloison), rendant les supports particulièrement utiles pour les applications où l'espace est limité. Les supports IXFs sont également compatibles avec le clip optique IXFc de Siskiyou, qui permet de maintenir les composants sans distorsion mécanique.

Les supports de la série IXFs à axe unique sont disponibles en versions acier et aluminium. La construction en acier offre une stabilité mécanique et thermique supérieure, tandis que l'aluminium offre un poids réduit et une compatibilité avec le vide. L'utilisation du support dans des applications sous vide est encore améliorée par la construction monolithique, qui élimine les trous borgnes ou autres endroits où des gaz ou des volatils peuvent être piégés, éliminant ainsi le potentiel de dégazage.

Caractéristiques du produit

• Vis de réglage verrouillables 100TPI
• Construction monobloc
• Versions compatibles UV et vide disponibles

Spécifications techniques / Caractéristiques

• Emplacement de réglage : Réglage avant ou supérieur
• Options de matériaux : Aluminium ou acier inoxydable
• Options de taille d'optique : 0,50in, 0,75in, 1,0in, 2,0in, Plateforme, Grande plateforme
• Compatible avec le clip optique IXFc de Siskiyou
• Disponible pour une gamme de diamètres d'optiques : 0,50" à 2,0" (12,7 mm à 50,8 mm)
• Construction monolithique en flexion pour une stabilité améliorée
• Adapté aux applications sous vide (pas de trous borgnes)
