Logiciel d'analyse SPARK3D
de simulationde conceptiond'interface

logiciel d'analyse
logiciel d'analyse
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Fonction
d'analyse, de simulation, de conception, d'interface
Type
3D, temps réel

Description

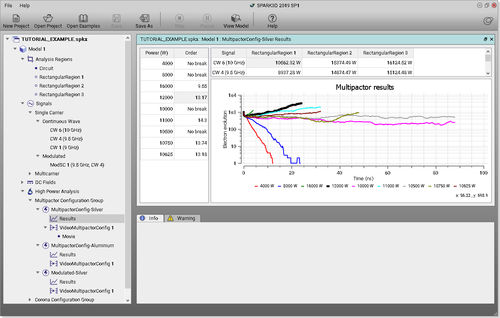

Spark3D est un outil de simulation unique qui permet de déterminer le niveau de puissance de claquage RF dans une grande diversité d'équipements passifs, comme les cavités, guides d'ondes, microrubans et antennes. Les résultats de champs issus des simulations CST Studio Suite® peuvent directement être importés dans Spark3D à des fins d'analyse du claquage de vide (multipactor) et de la décharge gazeuse. À partir de là, Spark3D calcule la puissance maximale que l'équipement peut accepter sans provoquer d'effets de décharge. Les approches d'approximation types pour déterminer le niveau de puissance de rupture RF d'un composant sont intentionnellement extrêmement conservatives. Spark3D repose sur des méthodes avancées qui analysent le phénomène de claquage de façon numérique, permettant de prévoir des niveaux de puissance de claquage plus réalistes, ce qui améliore les marges de la conception. Les principales fonctionnalités de Spark3D sont les suivantes : Import des champs électromagnétiques (EM) à partir des solveurs EM. Détermination automatique du seuil de puissance de claquage. Définition de zones d'analyse afin de choisir les régions critiques à analyser. Interface de sortie en temps réel avec données de simulation enrichies dans des tableaux, tracés et formats d'affichage en 3D.
