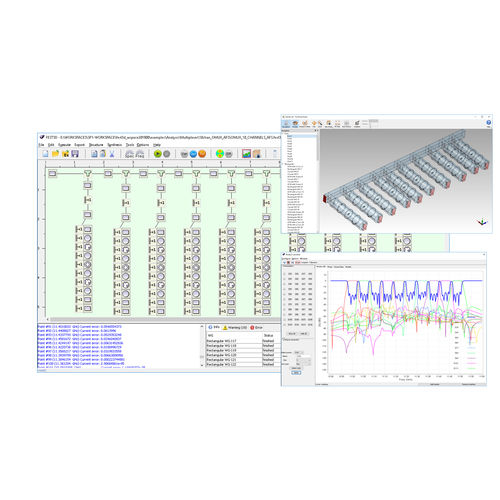

Logiciel d'analyse FEST3D

de simulationde conceptiond'optimisation

Fest3D est un outil logiciel permettant d'analyser des composants micro-ondes passifs complexes en se basant sur la technologie de guide d'ondes et de cavité coaxiale. Outre la rapidité, il offre une grande précision par rapport aux outils logiciels basés sur des techniques de segmentation complète. Cette suite contient toutes les fonctionnalités requises pour la conception de composants passifs, telles que l'optimisation et l'analyse de tolérance. Par ailleurs, les outils de synthèse avancés de Fest3D peuvent servir à concevoir des filtres passe-bande, bimodes et passe-bas à partir des spécifications des utilisateurs. Fest3D repose sur une technique d'équation intégrale de simulation électromagnétique (EM) efficacement résolue par la méthode des moments. De plus, la méthode BI-RME (Boundary Integral-Resonant Mode Expansion) est utilisée pour extraire le graphique modal des guides d'ondes complexes avec sections transverses arbitraires. La combinaison efficace de ces méthodes assure un degré élevé de précision et permet de limiter les ressources de calcul requises (temps et mémoire du processeur). La méthode d'analyse Fest3D utilise une représentation réseau des jonctions de guide d'ondes en équivalent multimode. Fest3D résout chaque élément du circuit complet à l'aide de la meilleure méthode disponible, garantissant ainsi efficacité et précision. Sur cette base, Fest3D peut simuler des équipements passifs complexes en très peu de temps (quelques secondes ou minutes). Un logiciel généraliste (basé sur des techniques de segmentation comme les éléments finis ou les différences finies) peut quant à lui prendre des heures pour simuler la même structure.
