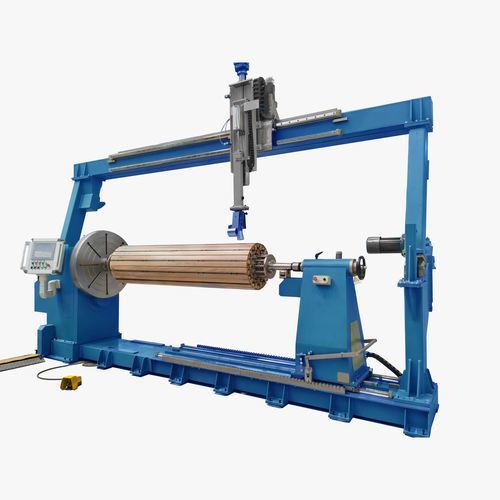

Machine de bobinage de câbles SIL series

de filsde précisionmanuelle

Description
Les machines d'enroulement SIL 2000 et SIL 2500 sont conçues pour des enroulements horizontaux de conducteurs plat‑rond en cuivre ou aluminium et pour câble CTC utilisés dans les transformateurs de puissance en huile.

Catégorie
Machines d'enroulement pour transformateurs

Caractéristiques principales

• Contrôle de la vitesse par pédale
• Commande programmable par écran tactile
• Guides pour câble CTC ou conducteur plat‑rond
• Bobine porteuse motorisée pour conducteur CTC

Options

• Pédale programmable
• Frein du conducteur
• Guide supplémentaire pour fil et fil rectangulaire
• Dévidoir
• Empreinte d'expansion de forme ronde ou ovale
• Chariot motorisé pour CTC ou fil rectangulaire

Points forts

• Machine précise et puissante
• Enroulements compacts

Données techniques
Enroulement
Largeur : Max 3500 mm
Diamètre : Max 2000 mm
Poids : env. 7000 kg

Mandrino
Vitesse de rotation : Max 30 rpm

Spécifications

• Modèles : SIL 2000, SIL 2500
• Type d'enroulement : enroulements horizontaux pour plat‑rond (cuivre/aluminium) et câble CTC
• Contrôle de vitesse : pédale (pédale programmable en option)
• Commande et programmation : écran tactile programmable
• Guides : guides pour câble CTC ou conducteurs plat‑rond ; guides supplémentaires en option
• Accessoires disponibles : frein du conducteur, dévidoir, chariot motorisé pour CTC/fil rectangulaire
• Empreinte d'expansion : forme ronde ou ovale (option)
• Largeur d'enroulement max : 3500 mm
• Diamètre d'enroulement max : 2000 mm
• Poids indicatif de la machine : 7000 kg
• Vitesse de rotation mandrin : jusqu'à 30 rpm
