Machine de bobinage de bande AB series

mobileautomatiquemotorisée

Présentation

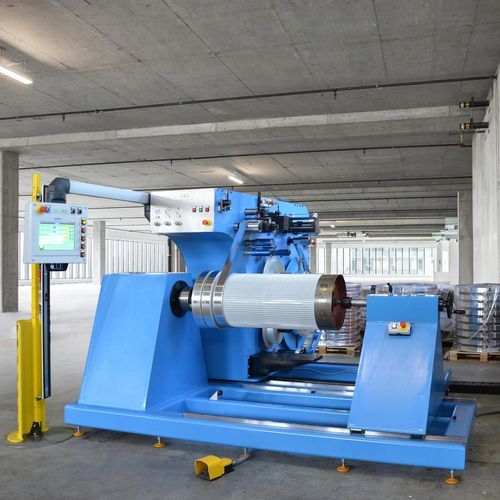

La machine d'enroulement à bande (modèles AB 450–AB 1000) est conçue pour réaliser le bobinage directement sur le moule de coulée en résine pour transformateurs encapsulés en résine moyenne tension. Elle accepte des conducteurs en bande d'aluminium et de cuivre et prend en charge des bobines jusqu'à 1700 mm de hauteur. Le système de contrôle intégré garantit une qualité de bobinage répétable et la synchronisation du conducteur et du papier isolant.

Caractéristiques principales

• Bobinage direct sur le moule de coulée en résine
• Compatibilité avec conducteurs en bande aluminium et cuivre
• Configuration standard : 1 dérouleur pour conducteur ; possibilité de 1 ou 2 dérouleurs pour isolation
• Unité de soudage TIG avec modes automatique ou manuel
• Centrage électronique pour un alignement précis des bandes
• Dispositif de compression pour bavures et système de rouleaux pour éliminer les bords coupants
• Système de nettoyage du conducteur et réenrubannage du papier protecteur
• Ré-enroulement synchronisé du conducteur et du papier isolant
• Commande tactile pour une utilisation simple

Données techniques (sélection)

• Hauteur maximale de bobine : 1700 mm
• Largeur du conducteur : 30–170 mm
• Épaisseur du conducteur : 0,2–1,6 mm
• Diamètre intérieur bobine conducteur : 300 / 400 mm
• Diamètre maximal bobine conducteur : jusqu'à 1000 mm
• Tension maximale du ruban : 1300 N
• Vitesse maximale du mandrin : 120 tr/min
• Poids machine : env. 3800 kg
• Dimensions : 2800 × 3250 × 1950 mm (H)
• Puissance installée : 6 kW, 380 V triphasé

Options et personnalisation

• Second système de soudage (TIG ou soudage par points)
• Systèmes de verrouillage et de manutention du papier personnalisés
• Chariot dérouleur mobile et modules d'automatisation supplémentaires

Interface opérateur et maintenance

• Cycles de bobinage programmables avec arrêt automatique au nombre de tours défini
• Affichage en temps réel du nombre de tours et de la tension sur la console
• Système de freinage/retenue sur le mandrin pour prévenir le relâchement des bobines
• Accès facilité pour le nettoyage et la maintenance courante
