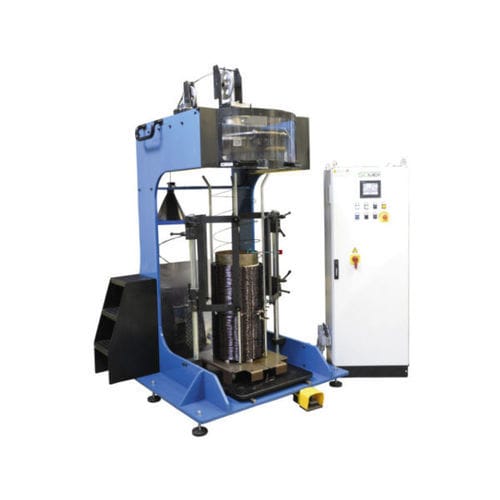

Machine de bobinage de fils SIL12

automatiquede précision

Présentation

La bobineuse SIL12 est conçue pour produire des enroulements filaires selon le système radial pour transformateurs en résine. Elle est adaptée à la fabrication d'enroulements pour transformateurs jusqu'à 1250 kVA à 24 kV et aux environnements de production nécessitant des bobines concentriques radiales.

Principe de fonctionnement

Les spires sont préformées par un cabestan à géométrie variable qui génère des bobines concentriques. Le cabestan est positionné en haut et libère les spires qui, sous l'effet de la gravité, se déposent en bas, formant des couches qui croissent selon l'axe Y. La machine assure un empilement contrôlé et des motifs d'enroulement répétables.

Avantages clés

• Réduction notable des temps de bobinage
• Meilleure dissipation thermique grâce à la géométrie des couches radiales
• Faible niveau de décharges partielles pour les enroulements haute tension

Applications et compatibilité

Conçue pour les bobinages radiaux de transformateurs en résine jusqu'à 1250 kVA / 24 kV. Adaptée à la production en atelier et à l'intégration dans des lignes de fabrication automatisées. Compatible avec les alimentations de fils et systèmes de contrôle de tension standards.

Options et accessoires

Options disponibles : géométries de cabestan différentes, contrôle de tension programmable, supports de flasque et interfaces pour intégration PLC/HMI pour adapter la machine aux besoins de production spécifiques.

Documentation technique

Pour les données techniques détaillées, plans d'implantation et personnalisations, contactez notre service commercial en fournissant les spécifications du transformateur et les cadences de production requises.
