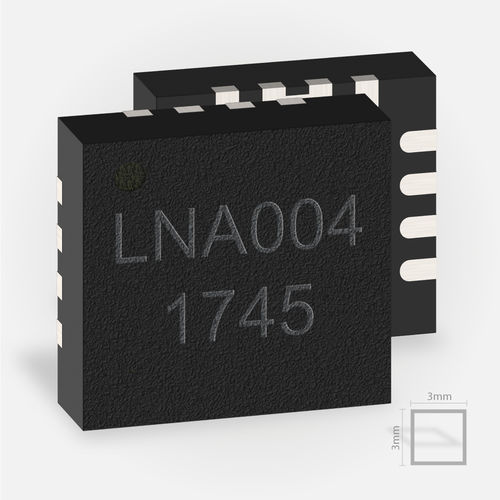

Amplificateur de signal LNA_024_004

RFde puissanceopérationnel

Le LNA_024_004 est un circuit intégré amplificateur conçu pour les applications de radiofréquence à faible bruit dans la bande K. L'utilisation de la technologie SiGe, associée à une conception de circuit optimisée, permet d'obtenir un facteur de bruit de 3,2 dB. En outre, il présente une largeur de bande élevée de près de 7,2 GHz. Cela le prédestine aux applications de radar à large bande ainsi qu'à l'amplification du signal dans les systèmes de communication sans fil RF dans la bande K. La puce amplificateur à faible bruit comprend une fonction de contrôle du gain permettant de choisir entre le mode à faible gain et le mode à gain élevé, les deux fournissant une amplification linéaire. Une broche de validation de l'alimentation permet de basculer entre le mode opérationnel et le mode de mise hors tension afin de minimiser la charge de bruit dans le cas où aucun signal n'est appliqué. La possibilité de passer rapidement de l'état actif à l'état inactif permet également un mode de fonctionnement pulsé, par exemple pour économiser de l'énergie en utilisant de faibles cycles d'utilisation.
