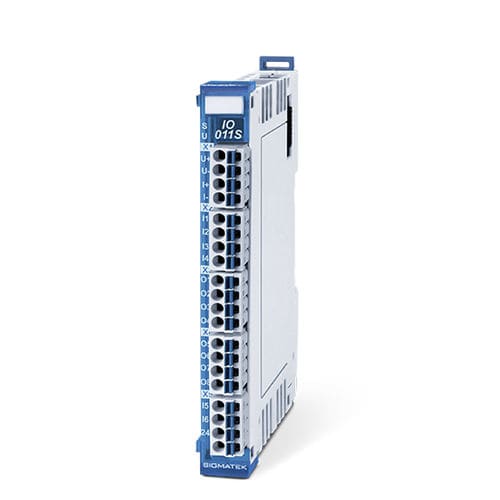

Module E/S numérique IO 011S

analogiquede courantà 16 E/S

6 entrées numériques (+24 V DC/3,5 mA) Délai d'entrée : 1 µs 8 sorties numériques protégées contre les courts-circuits (+24 V DC/0,5 A/récupérable) 1 entrée analogique (±10 V DC/16 bits) 1 entrée analogique de courant (0-20 mA resp. 4-20 mA/16 bits) Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique. Entrées numériques Type - +24 V DC Nombre - 6 Tension d'entrée - +24 V DC (+18-30 V DC) Courant d'entrée - 3.5 mA à +24 V Délai d'entrée - typiquement 1 µs Sorties numériques Type - +24 V DC Nombre - 8 Configuration - lisible par l'arrière Résistant aux courts-circuits, courant limité - Oui Courant de charge max./canal - 0.5 A Courant total max 4 A Entrées analogiques Type - ±10 V DC Nombre - 1 Résolution - 16 bits Plage de mesure - -10 ... +10 V / 0 ... +10 V Précision de la mesure - ±0,3 % de la valeur de mesure maximale Temps de conversion pour tous les canaux - Mode vitesse : 15.26 µs Surveillance de la rupture du câble - Oui Filtre matériel - typiquement 1 kHz, système passe-bas de 3ème ordre Filtre logiciel configurable, système passe-bas de 1er ordre Entrées analogiques Type - Courant Nombre - 1 Résolution - 16 bits Plage de mesure - 0-20 mA / 4-20 mA Précision de la mesure - ±0,5 % de la valeur de mesure maximale Temps de conversion pour tous les canaux - Mode vitesse : 15.26 μs Surveillance de la rupture du câble - Oui Filtre matériel - typiquement 1 kHz, système passe-bas de 3ème ordre Filtre logiciel - configurable
