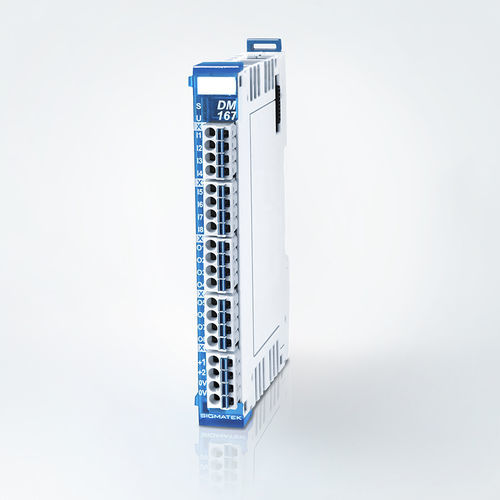

Module mixte numérique DM 167

de courantde tensionà 8 sorties numériques

8 entrées numériques (+24 V DC/3,7 mA) Délai d'entrée : 5 ms 8 sorties numériques protégées contre les courts-circuits (+24 V DC/1,7 A) Les côtés primaire et secondaire des sorties et des entrées sont séparés par des coupleurs optiques. Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique. Données de performance Tension d'alimentation - +24 V DC (+18-30 V DC) Surveillance de la tension - Oui Entrées numériques Type - standard Nombre - 8 Isolation galvanique - Oui Tension d'entrée - +24 V DC (+18-30 V DC) Courant d'entrée - 3.7 mA à +24 V DC Délai d'entrée - typiquement 5 ms Caractéristiques - entrées séparées par des coupleurs optiques Sorties numériques Type - standard Nombre - 8 Résistant aux courts-circuits, courant limité - Oui Isolation galvanique - Oui Courant de charge max./canal - 1.7 A Courant total max 6.8 A à 10,2 A (en fonction de la température) Caractéristiques mécaniques Dimensions - 12.5 x 104 x 72 mm (L x H x P) Type de protection - IP20 Numéro d'article/Certification Numéro d'article - 20-008-167 Normalisation/certification - UL 508 (E247993)
