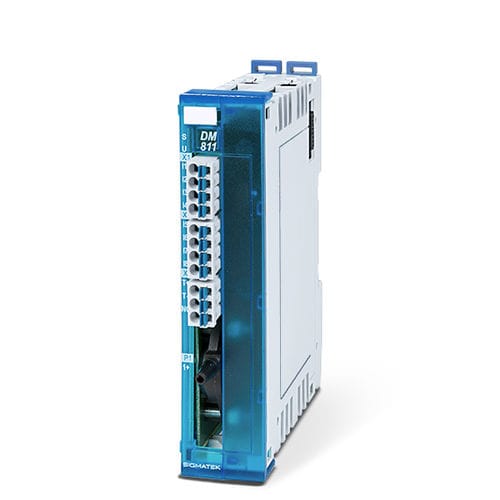

Module d'entrée analogique DM 811

numériquede températurede pression absolue

Entrée pression absolue Entrée température PT100 8 entrées numériques (+24 V DC/3,7 mA/0,5 ms) Pour le système S-DIAS, des macros EPLAN sont disponibles pour une intégration simple dans l'armoire électrique. Entrées numériques Type - standard Nombre - 8 Tension d'entrée - +24 V DC (+18-30 V DC) Courant d'entrée - 3.7 mA à +24 V Délai d'entrée - typiquement 0,5 ms Entrées analogiques Type - température Nombre - 1 Résolution - 0.1 °C Types de capteur - PT100 Plage de mesure - 0 ... 300 °C ou 100,0 - 212,1 Ω Précision de la mesure - ±0,5 % de la valeur de mesure maximale Temps de conversion par canal - 1 ms Surveillance de la rupture du câble - Oui Filtre matériel - typiquement 1 kHz, passe-bas de 3ème ordre Filtre logiciel - configurable Capteur de pression Nombre - 1 Type de capteur de pression - pression absolue Plage de mesure - 0-1600 mbar Valeur de mesure - 0-16000 Résolution - 12 bits Temps de conversion pour tous les canaux - 1 ms Filtre matériel - typiquement 1 kHz, passe-bas de 3ème ordre Filtre logiciel - configurable Précision de mesure ±0,25 % de la valeur finale de l'échelle, c'est-à-dire ±4,0 mbar pour une température ambiante de 25 °C avec compensation et comparaison de gain ; ±1,00 % de la valeur finale de l'échelle, c'est-à-dire ±16,0 mbar pour une température ambiante de 0-50 °C sans compensation et comparaison de gain
