Présentation HyperLynx est une suite logicielle intégrée d'analyse et de vérification pour la conception PCB, couvrant l'exploration schématique, la simulation pré‑layout, la vérification post‑layout et la modélisation électromagnétique 2D/2.5D/3D. Elle regroupe les fonctions SI, PI, EM et DRC pour permettre des workflows de vérification progressifs et des optimisations automatisées.

Capacités principales

• Exploration pré‑layout et définition de contraintes pour établir des règles manufacturables et choisir l'empilage
• Analyse d'intégrité du signal (SI) pour signaux généraux, SerDes et interfaces DDR avec contrôles protocole
• Analyse d'intégrité de l'alimentation (PI) : DC drop, analyses AC/découplage et évaluation transitoire du PDN
• Modélisation EM 2D/2.5D/3D avec solveurs full‑wave et hybrides pour analyses haute fidélité
• Vérification automatique des règles (DRC) et extraction de topologie post‑layout pour grands designs
• Simulation analogique/mixtes (AMS) basée sur SPICE et couplage multi‑domaines
• Optimiseurs automatisés : balayages paramétriques, exploration guidée et méthodes de surfaces de réponse

Famille de produits / Applications

• HyperLynx Signal Integrity (HL‑SI)
• HyperLynx Power Integrity (HL‑PI)
• HyperLynx Advanced Solvers (3D EM)
• HyperLynx Design Rule Check (HL‑DRC)
• HyperLynx Analog/Mixed‑Signal (HL‑AMS)

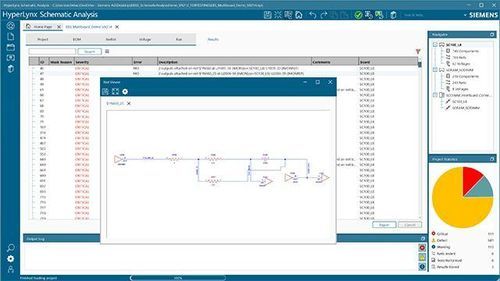

• HyperLynx Schematic Analysis (HL‑SA)
• Z‑Planner Enterprise (planification d'empilage et bibliothèque matériaux)

Points clés

• Environnement intégré SI/PI/EM/DRC avec transfert de données transparent du schéma au layout
• Vérification progressive : contrôles rapides suivis de simulations de plus haute fidélité
• Analyses conformes aux protocoles et spécifiques aux fournisseurs pour DDR et SerDes
• Workflows par lots et automatisés pour grands ensembles multi‑liaisons
• Adapté des débutants aux experts avec workflows par défaut et options avancées de solveur

Cas d'utilisation typiques

• Vérification schématique précoce pour détecter erreurs de câblage et de connectivité
• Simulation pré‑layout et planification d'empilage pour définir contraintes manufacturables
• Signature post‑layout pour SI/PI/EMC et conformité sur cartes multi‑liaisons
• Analyse automatisée de liens série avec rapports PASS/FAIL et quantification des marges
• Optimisation PDN et réglage des réseaux de découplage pour répondre aux demandes de courant transitoire

Caractéristiques / spécifications techniques

• Analyses supportées : SI (domaine temporel/fréquentiel), PI (DC/AC/transitoire), AMS (SPICE), EM 2D/2.5D/3D
• Couverture protocolaire : prise en charge des familles DDRx et de 250+ variantes de protocoles série
• Optimisation : balayages paramétriques, règles expertes, méthodes de surfaces de réponse
• Intégration de flux : schéma → layout → vérification, extraction automatique de topologie
• Planification d'empilage : Z‑Planner Enterprise avec bibliothèque matériaux, rugosité cuivre et modélisation des pertes
