Transformateur de puissance

immergéde sous-stationpour réseau électrique

Vue d'ensemble
Les transformateurs à déphasage (PST) permettent un contrôle précis du flux de puissance active dans les réseaux de transport alternatif. Ils servent à orienter la direction et l'amplitude des flux sur des lignes spécifiques afin de stabiliser le réseau, prévenir les surcharges, soulager les congestions et optimiser l'utilisation des infrastructures existantes. Fondées sur des décennies d'expertise en conception de transformateurs, les solutions PST soutiennent une exploitation du système électrique sûre, fiable et flexible.

Principe de fonctionnement
Un PST introduit un décalage d'angle de phase contrôlable entre les extrémités émettrice et réceptrice d'une ligne de transmission. Couramment mis en œuvre sous forme de conception indirecte, il combine une unité shunt (prises) et une unité série qui injecte une composante de tension variable dans la ligne. Les PST peuvent être réalisés en conception bicœur pour de fortes puissances ou en conception monocœur (généralement jusqu'à 230 kV) lorsque les contraintes d'espace ou de transport s'appliquent.

Principales fonctionnalités et usages

• Orientation active des flux de puissance active pour soulager les couloirs surchargés et équilibrer des circuits parallèles.
• Restauration de la contrôlabilité dans les réseaux maillés et transfrontaliers en limitant les flux de boucle non prévus.
• Augmentation de la capacité transférable des couloirs existants pour différer ou éviter la construction de nouvelles lignes.
• Soutien à l'intégration des énergies renouvelables en redirigeant la production variable loin des nœuds congestionnés.
• Contribution à la stabilité du réseau, à la conformité N-1, à la reprise après défaut et à la restauration contrôlée du système.

Conception et caractéristiques techniques

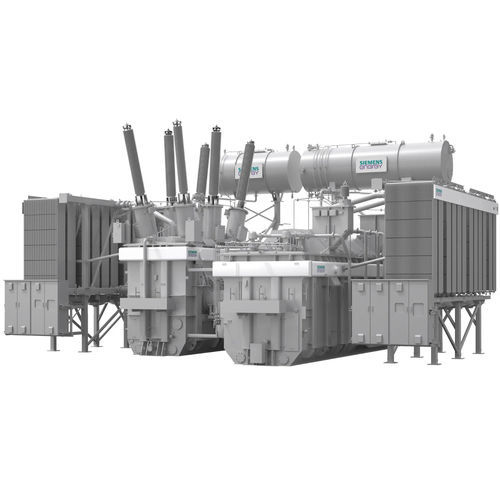

Les PST Siemens Energy sont disponibles en exécutions triphasées, monocœur et bicœur avec plusieurs options de configuration adaptées aux topologies de réseau et aux contraintes de site. Les attributs typiques incluent une forte capacité de déphasage, une résolution fine des prises, une large plage de fonctionnement, une conception mécanique adaptée, des options faible bruit, la possibilité d'isolation par ester, des concepts de refroidissement avancés et des dispositifs de surveillance numérique et de diagnostic en ligne pour la maintenance conditionnelle et l'intégration à l'automatisation de poste.

Configurations d'application
Les PST peuvent être installés en montage en ligne ou en dérivation et sont typiquement appliqués aux interconnexions, aux couloirs internes congestionnés, aux pôles d'intégration des renouvelables et à d'autres emplacements de gestion de flux en régime permanent dans les systèmes de transport haute et extra-haute tension.

Guide de décision (tableau)
Situation réseau | Défi typique | Comment un PST aide
Congestion persistante sur des couloirs spécifiques | Certaines lignes sont régulièrement surchargées tandis que des chemins parallèles restent sous-utilisés | Redistribue activement les flux pour soulager la congestion et équilibrer les charges
Flux imprévus dans des réseaux maillés ou transfrontaliers | Le flux suit l'impédance plutôt que les programmes commerciaux, provoquant des échanges transfrontaliers non planifiés | Restaure la contrôlabilité et limite les impacts involontaires sur les systèmes voisins
Options limitées pour l'extension du réseau | Les nouvelles lignes sont confrontées à des contraintes de permis, de coût ou de délai | Optimise l'efficacité du réseau existant et diffère ou évite des renforcement coûteux
Volumes élevés de redispatch ou d'effacement | Interventions opérationnelles fréquentes augmentent les coûts systémiques et de marché | Réduit le besoin de redispatch et d'effacement par un contrôle ciblé des flux
Intégration croissante des renouvelables | La production variable entraîne des schémas de flux rapidement changeants | Facilite l'intégration sécurisée des renouvelables en rééquilibrant les flux de puissance active
Accroissement des échanges transfrontaliers et couplage de marché | Des volumes de transfert plus élevés sollicitent les réseaux interconnectés | Permet des échanges transfrontaliers contrôlés tout en maintenant la sécurité du système
Exigences strictes de sécurité N-1 | Les coupures de lignes ou les aléas remettent en cause la stabilité | Favorise la conformité N-1 en permettant un flux de puissance contrôlé

Avantages opérationnels et économiques typiques

• Meilleure utilisation des infrastructures de transport existantes et report des renforcements coûteux.
• Réduction des coûts de redispatch/effacement et diminution des pertes système grâce à un contrôle ciblé des flux.
• Flexibilité opérationnelle accrue, résilience améliorée du système et capacité renforcée d'intégrer les renouvelables et de soutenir les échanges basés sur le marché.

Caractéristiques / spécifications techniques

• Fonction : Contrôle actif du flux de puissance active via un décalage d'angle de phase contrôlable.
• Variantes de conception : Conceptions monocœur et bicœur ; exécution triphasée ; configurations en ligne ou en dérivation.
• Tension & puissance : Conçu pour des applications de transport à haute tension jusqu'aux classes de transport les plus élevées ; solutions monocœur typiquement jusqu'à 230 kV lorsque pertinent ; puissances très élevées prises en charge.
• Topologie : Conceptions PST indirectes combinant unité shunt (prises) et unité d'injection série ; bicœur pour fortes puissances lorsqu'une redondance/flexibilité est requise.
• Commande : Résolution fine des prises et large plage de fonctionnement pour un contrôle précis du déphasage.
• Options mécaniques & site : Conception mécanique compacte, options faible bruit, disponibilité d'isolation par ester, concepts de refroidissement avancés et configurations spécifiques au site.
• Surveillance : Options de surveillance numérique, diagnostics en ligne et intégration à l'automatisation de poste et aux systèmes de gestion d'actifs.
• Application : Interconnexions transfrontalières, couloirs internes congestionnés, pôles d'intégration des renouvelables et couloirs nécessitant conformité N-1 et support de restauration du système.
