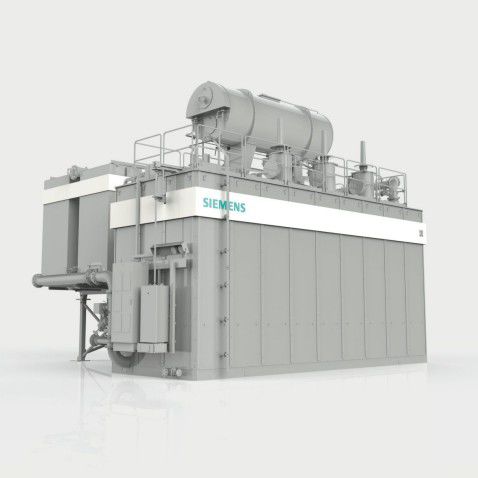

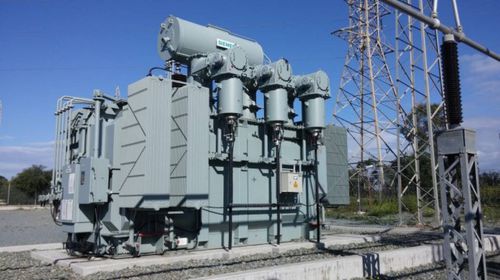

Bobine d'inductance shunt variable

à bain d'huile

Présentation
Les réacteurs shunt et les réacteurs série sont des composants essentiels pour l'exploitation stable des réseaux AC. Les réacteurs shunt assurent la compensation de la puissance réactive et la maîtrise des surtensions en conditions de faible charge, tandis que les réacteurs série ajoutent une impédance contrôlée dans les lignes pour limiter le courant et influer sur le flux de puissance.

Gamme

• Puissances : de 10 MVAr à 300 MVAr
• Niveaux de tension : de 25 kV à 800 kV
• Types de produits : réacteurs shunt fixes, réacteurs shunt variables (VSR), réacteurs série

Réacteurs shunt fixes vs variables

• Réacteur shunt fixe : compensation réactive constante adaptée aux conditions de réseau prévisibles
• Réacteur shunt variable (VSR) : compensation réactive flexible par changeur de prises sous charge (OLTC), s'ajuste aux charges fluctuantes et aux exigences dynamiques du réseau

Comparatif réacteurs shunt fixes vs variables — tableau
Critère | Réacteurs shunt fixes (FSR) | Réacteurs shunt variables (VSR)
Compensation réactive | Compensation constante | Compensation dynamique et ajustable
Meilleur usage | Réseaux stables et conditions pré-définies | Conditions de réseau fluctuantes et dynamiques
Applications typiques | Lignes aériennes longues, systèmes de transmission stables | Intégration des énergies renouvelables, réseaux dominés par câbles
Comportement du réseau | Profils de charge prévisibles | Génération et charges variables
Contrôle de tension | Mise en service/déconnexion | Réglage pas à pas, finement ajustable
Efficacité | Haute efficacité | Efficacité optimale selon conditions variables
Pertes | Fixes | Réduites en dessous de la puissance réactive nominale
Flexibilité | Limitée | Élevée
Technologie | Puissance fixe, conception simple | Technologie de changeur de prises pour réglage
Investissement | Coût initial inférieur | Investissement initial modérément supérieur, plus de valeur opérationnelle
Valeur opérationnelle | Solution éprouvée et robuste | Technologie fiable, adaptée aux réseaux modernes

Rôle des réacteurs shunt dans les systèmes modernes
Les réacteurs shunt limitent les surtensions dans les corridors de transmission longue distance et les infrastructures câblées. Ils sont installés aux points de connexion, dans les postes (barres omnibus ou extrémités de lignes) ou aux terminaisons de câbles pour une compensation réactive centralisée, notamment en conditions de faible charge.

Configurations des réacteurs shunt

• Configurations monophasées et triphasées : monophasé pour certains très hautes tensions, triphasé standard pour les réseaux jusqu'à ≤550 kV
• Réacteurs immergés dans l'huile : isolation robuste, gestion thermique efficace, longue durée de vie

Gamme de réacteurs série
Les réacteurs série se montent en série dans les lignes ou les feeders pour introduire une impédance contrôlée. Ils limitent les courants de court-circuit, protègent les équipements, contrôlent le flux de puissance et équilibrent les charges entre lignes parallèles.

Applications et cas d'usage

• Postes électriques : stabilisation de tension et gestion de la puissance réactive
• Déploiements utilitaires : extension, renforcement et modernisation du réseau, réduction des pertes
• Intégration des renouvelables : gestion des fluctuations de tension pour éolien et solaire, notamment sur liaisons câbles HVAC longues et connexions dominées par câbles

Comparaison réacteurs shunt vs série — points clés
Caractéristique | Réacteurs shunt | Réacteurs série
Fonction principale | Compensation réactive et contrôle des surtensions | Limitation du courant de court-circuit et contrôle du flux de puissance
Type de connexion | Connectés en parallèle (lignes, câbles, barres) | Connectés en série avec lignes ou feeders
Applications majeures | Lignes longues, câbles, postes, intégration renouvelable | Limitation de courant de court-circuit, contrôle de flux
Clients typiques | Gestionnaires de réseau, développeurs renouvelables | Gestionnaires de réseau, clients industriels
Variantes clés | Shunt fixes et variables, monophasé/triphasé, designs huile-immergés | Réacteurs de ligne, réacteurs limitant le courant, réacteurs d'amortissement
Bénéfices typiques | Stabilité de tension, réduction des pertes, meilleure qualité de puissance | Protection améliorée, limitation de courant, stabilité renforcée
Sites d'installation | Postes de transmission, terminaisons de câbles, connexions offshore | Postes, feeders, interconnexions réseau

Caractéristiques techniques et performance

• Tensions et puissances : typiquement 25 kV à 800 kV et 10 MVAr à 300 MVAr
• Conceptions compactes pour emplacements contraints
• Options basse perte et faible bruit
• VSR avec plages de réglage étendues (~80%) via changeur de prises
• Surveillance numérique et maintenance prédictive disponibles pour améliorer la disponibilité

Avantages pour les clients

• Exploitation réseau stable et qualité de puissance améliorée grâce à une compensation réactive efficace
• Flexibilité pour s'adapter aux évolutions du réseau et à la variabilité des énergies renouvelables
• Services d'ingénierie et de cycle de vie : conseil, conception système, fabrication, essais et maintenance à long terme

Spécifications techniques

• Niveaux de tension : couverture typique 25 kV à 800 kV
• Puissances : 10 MVAr à 300 MVAr
• Variantes produits : FSR, VSR, réacteurs série
• Régulation VSR : changeur de prises sous charge (OLTC) pour réglage dynamique; plages de réglage jusqu'à ~80%
• Configurations : monophasé (cas très haute tension) et triphasé (standard ≤550 kV)
• Options de conception : immersion huile pour isolation et gestion thermique; designs compacts pour encombrement réduit
• Fonctions : compensation réactive, atténuation des surtensions, limitation du courant de court-circuit, contrôle du flux de puissance
• Applications : postes de transmission, terminaisons de câbles, connexions éoliennes offshore, longues liaisons HVAC, renforcement réseau
• Surveillance/maintenance : options de surveillance conditionnelle et maintenance prédictive pour réduire les coûts sur le cycle de vie
