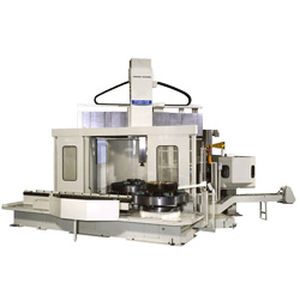

Aléseuse-fraiseuse CNC TUD

verticalepour travaux lourdsde haute précision

Série TUD de fraises verticales CNC à aléser et à tourner pour une efficacité inégalée dans les opérations d'alésage et de tournage La colonne et le bâti en fonte à parois épaisses sont conçus en symétrie thermique pour une haute précision et un usinage intensif Mécanisme de verrouillage automatique des outils Le coulisseau carré de 220 mm est solidement encastré dans une structure monobloc dotée d'un mécanisme de verrouillage automatique de l'outil Pour pratiquement toutes les hauteurs de pièces Un mécanisme de positionnement par paliers déplace la traverse verticalement sur un maximum de 500 mm par paliers de 250 mm [750 mm pour le TUD-20] pour pratiquement toutes les hauteurs de pièces Automatisation et économie de main-d'œuvre Des options spéciales, telles qu'un changeur automatique d'outils (ATC) et un changeur automatique de palettes (APC), sont disponibles pour un degré d'automatisation et d'économie de main-d'œuvre encore plus élevé Table et banc Tous les principaux composants de la machine sont fabriqués à partir de pièces moulées de haute qualité. La table a été dotée d'une résistance et d'une taille suffisantes et repose sur un ensemble de roulements à billes de grand diamètre et de roulements à rouleaux coniques. Ce type de montage garantit un support adéquat pour un usinage lourd extrêmement efficace et à grande vitesse. En outre, le talbe est équipé de 4 mâchoires indépendantes à commande manuelle et de rainures en T qui guident et maintiennent la pièce à usiner dans la position requise. La déformation thermique est minimisée par le système de refroidissement par huile lubrifiante de type standard et par la disposition thermiquement symétrique du banc de la machine qui supporte la table. En outre, le mécanisme d'entraînement de la table est intégré dans la section arrière du banc, et la colonne est posée sur le banc.
