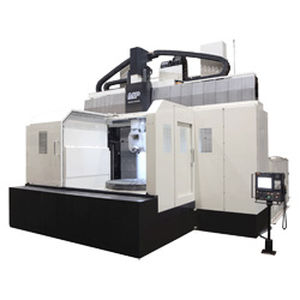

Centre de tournage-fraisage CNC MP-2620(U)
vertical5 axesà deux broches

centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
centre de tournage-fraisage CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Type
vertical
Nombre d'axes
5 axes
Structure
à broche, à deux broches
Autres caractéristiques
à productivité élevée, à grande vitesse, haute rigidité
Course X

2 500 mm
(98 in)

Course Y

3 400 mm
(134 in)

Course Z

800 mm
(31 in)

Description

Les TECHNOLOGIES AVANCÉES de SHIBAURA ont été concentrées sur notre machine polyvalente de type pont. Caractéristiques principales Caractéristiques intégrales Centre d'usinage, centre de tournage vertical, et machine à 5 axes en choisissant la tête de broche en option. La conception globale de cette machine est une caractéristique intégrale permettant de traiter également une gamme étendue de pièces de machine. Haute vitesse, haute rigidité et haute précision "Tous les axes linéaires X, Y et Z sont conçus avec un mécanisme à double entraînement afin d'obtenir une grande rigidité et une grande précision. Cet attribut permet un mouvement rapide de la machine, même à 40m/min en mode d'avance rapide et à 20m/min en mode d'avance de coupe." Caractéristiques de la machine Configuration des axes La machine standard a 4 axes qui consistent en trois (3) axes linéaires de X, Y et Z, et un (1) axe rotatif C. Une tête à 4 axes en (accessoire optionnel) pour l'usinage à 5 axes. L'axe W est une traverse qui peut être positionnée sur 5 positions, par incréments de 250 mm. Productivité Plusieurs types d'accessoires font de cette machine une machine polyvalente. Le museau 240 peut être utilisé pour les opérations d'alésage et de tournage, comme le montrent les figures 1 et 2. La tête d'angle peut être utilisée pour usiner le côté d'une pièce comme le montre la figure 3. la tête à 4 axes est présentée pour l'usinage sur toute surface inclinée. Accessibilité Cache-copeaux avec plafond Le capot à copeaux avec plafond est un accessoire standard. La porte en forme de L avec plafond complète un design ergonomique, permettant un accès facile à la zone autour de la table. Excellente évacuation des copeaux autour d'une large enceinte. Large espace et évacuation facile des copeaux autour de la table Une table ronde rigide est utilisée pour les opérations de tournage et de fraisage pour les opérations de tournage et de fraisage.

---
