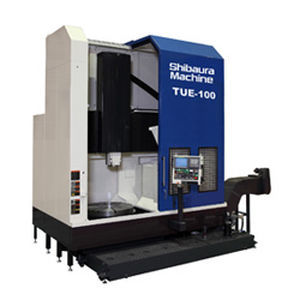

Aléseuse-fraiseuse CNC TUE-100
verticalepour pièce de grande dimensionà colonne

aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
aléseuse-fraiseuse CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
verticale
Applications
pour pièce de grande dimension
Autres caractéristiques
à colonne, 2 axes, haute rigidité, à grande vitesse
Course X

Min: 510 mm
(20 in)

Max: 750 mm
(30 in)

Course Z

800 mm
(31 in)

Puissance

37 kW, 45 kW
(50,30598 hp, 61,18295 hp)

Description

Les pièces fabriquées dans différents types de matériaux peuvent être usinées sur la machine à colonne murale avec une grande rigidité et une grande vitesse de rotation de la table La taille du bélier est la même que celle du modèle plus grand. La colonne et le bras qui supportent la tête du rail sont conçus en une seule pièce de colonne de type mural avec une rigidité plus élevée pour pouvoir travailler dans des conditions difficiles. Le déplacement rapide réduit le temps de fabrication. La table fonctionne dans une large plage de vitesse, ce qui lui permet de travailler sur des pièces composées de différents types de matériaux. Déplacement rapide 15 M/min sur l'axe X et 12 M/min sur l'axe Y La table dispose de deux vitesses. 2~150min-1 dans la plage inférieure, ...8~ 600min-1 dans la plage supérieure Machine sûre et respectueuse de l'environnement Le couvercle entièrement fermé autour de la table est une spécification standard pour éviter les éclaboussures de liquide de refroidissement et de copeaux et atténuer le bruit de l'usinage. Caractéristiques de la machine ●Table diameter:Φ1016㎜ (Φ40in) ●Maximum swing:Φ1200㎜ (Φ47.2in) ●Hauteur de coupe maximale:850㎜(33.5in) [Hauteur maximale:1055㎜(41.5in)] ●Travel (X-axis×Z-axis): 1000×900×700×350mm (39.4×35.4×27.6×13.8in) ●Moteur d'entraînement de table :AC45/37kW (60/50HP) ●Vitesse de la table:2~600min-1 ● Surface au sol:5080×3530mm (200×139in) ●Machine height:4432mm (174.5in) ●Masse de la machine(incluant le système CNC): 11 000kg (24 200lbs) Structure mécanique permettant une coupe puissante La structure principale est constituée d'une épaisse fonte de haute qualité. Colonne La colonne murale à large section et le rail transversal sont des pièces uniques conçues pour atteindre le centre de la table. Ce type de construction soutient fermement la tête du rail pour un positionnement de haute précision et à grande vitesse, ainsi que pour des coupes lourdes.

---
