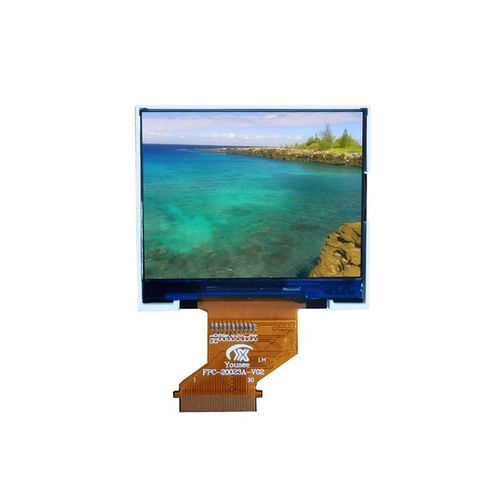

Module d'affichage TFT LCD YX20035A

transflective240 x 3202"

Présentation
Le YX20035A est un module LCD TFT transflectif de 2,0 pouces conçu pour les applications nécessitant une excellente lisibilité en extérieur, une faible consommation d'énergie et des performances stables selon les conditions d'éclairage. Équipé du driver ST7789V et d'une interface MCU 16 bits, le module propose une résolution RGB 240×320 et des dimensions mécaniques compactes adaptées aux dispositifs embarqués industriels et portables.

Technologie transflective
La structure optique transflective combine modes réfléchissant et rétroéclairé : la lumière ambiante améliore la visibilité et réduit l'utilisation du rétroéclairage en plein soleil, tandis que le rétroéclairage LED blanc intégré garantit une image nette et vive en intérieur ou en faible luminosité. Ce fonctionnement bi-mode améliore l'autonomie et l'ergonomie en conditions de terrain.

Avantages clés

• Excellente lisibilité en plein soleil
• Consommation réduite en environnement extérieur
• Autonomie prolongée pour équipements portables
• Qualité d'image nette en intérieur et extérieur
• Moindre dépendance à un rétroéclairage très lumineux
• Performances fiables pour usage industriel et sur le terrain

Applications typiques

• Terminaux portables industriels
• Compteurs communicants
• Appareils de navigation GPS
• Contrôleurs et écrans extérieurs
• Instruments médicaux
• Électronique agricole
• Instruments marins
• Appareils portables de test et mesure

Spécifications de base (résumé)
Taille d'affichage : 2,0 pouces
Résolution : 240 (RGB) × 320
Technologie d'affichage : TFT LCD transflectif
Type d'écran : TFT-LCD / Transflectif
Zone active : 30,60 × 40,80 mm
Dimensions extérieures : 38,52 × 52,74 × 2,40 mm
Pitch pixel : 0,1926 × 0,1926 mm
Direction de visualisation : 8 heures
Driver IC : ST7789V
Interface : MCU 16 bits
Rétroéclairage : LED blanche
Luminosité : 250 cd/m² (typ.)
Contraste : 800 : 1
Tension de fonctionnement analogique : 3,3 V (typ.)

Optique et performances
Résolution (typ.) : 240 × 320
Contraste (typ.) : 800 : 1
Luminosité (typ.) : 250 cd/m²
Temps de réponse (typ.) : 25 ms
Gamut couleur (typ.) : 60%
Uniformité de luminance (typ.) : 80%
Angle de vue (CR ≥ 10) : 80° / 80° / 80° / 80°

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤90% HR (60°C)

Mécanique
Des dimensions extérieures compactes et un plan mécanique fourni facilitent l'intégration dans des conceptions à encombrement réduit. Le module offre un compromis entre lisibilité en plein soleil, efficience énergétique et fiabilité pour les environnements industriels exigeants.

Spécifications techniques

• Modèle : YX20035A
• Taille d'affichage : 2,0 pouces
• Résolution : 240×320 (RGB)
• Technologie d'affichage : TFT LCD transflectif
• Driver IC : ST7789V
• Interface : MCU 16 bits
• Zone active : 30,60 × 40,80 mm
• Dimensions extérieures : 38,52 × 52,74 × 2,40 mm
• Pitch pixel : 0,1926 × 0,1926 mm
• Direction de visualisation : 8 heures
• Rétroéclairage : LED blanche
• Luminosité : 250 cd/m² (typ.)
• Contraste : 800 : 1
• Temps de réponse : 25 ms
• Gamut couleur : 60%
• Uniformité de luminance : 80%
• Angle de vue (CR≥10) : 80°/80°/80°/80°
• Tension analogique de fonctionnement : 3,3 V (typ.)
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤90% HR (60°C)
