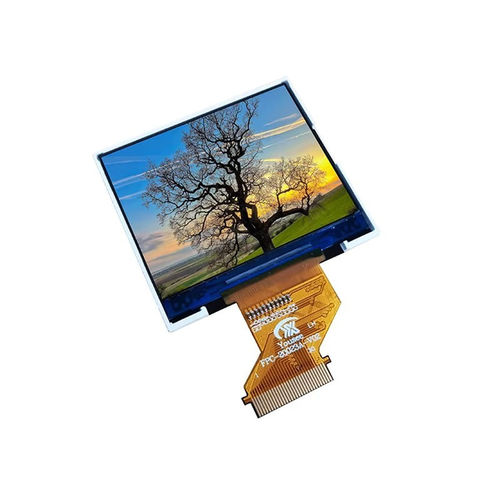

Module d'affichage TFT LCD YX240320-291

transflective240 x 3202.8"

Aperçu du produit
Le YX240320-291 est un module d'affichage TFT LCD transflectif conçu pour des produits électroniques industriels et portables nécessitant une bonne lisibilité en plein soleil, une faible consommation d'énergie et un fonctionnement fiable dans des conditions d'éclairage variables. Le design transflectif intègre une couche optique semi-réfléchissante qui utilise la lumière ambiante pour améliorer la lisibilité en plein soleil, tandis qu'un rétroéclairage LED blanc intégré assure la visibilité en intérieur ou en faible luminosité.

Caractéristiques principales

• Taille d'affichage : 2,83 pouces
• Résolution : 240 (RGB) × 320
• Technologie d'affichage : TFT LCD transflectif
• Sens de visualisation : 3 heures
• Driver IC : HX8367-A
• Interfaces : MCU / SPI / RGB
• Rétroéclairage : LED blanche

Spécifications de base (tableau)
Élément — Spécification
Taille d'affichage — 2,83 pouces
Technologie d'affichage — TFT LCD transflectif
Résolution — 240 (RGB) × 320
Type de LCD — TFT / Transflectif
Zone active — 43,20 × 57,60 mm
Dimensions extérieures — 50,00 × 69,20 × 2,85 mm
Pas de pixel — 0,18 × 0,18 mm
Sens de visualisation — 3 heures
Driver IC — HX8367-A
Interface — MCU / SPI / RGB
Rétroéclairage — LED blanche
Luminosité typique — 120 cd/m²
Taux de contraste typique — 72:1
Consommation module — 208 mW

Caractéristiques optiques (tableau)
Paramètre — Typique
Technologie d'affichage — TFT transflectif
Résolution — 240 × 320
Luminosité — 120 cd/m²
Taux de contraste — 72:1
Temps de réponse — 35 ms
Réflectivité — 4,23%
Gamut couleur NTSC — 40%

Conditions d'utilisation (tableau)
Élément — Plage
Température de fonctionnement — -20°C ~ +70°C
Température de stockage — -30°C ~ +80°C
Humidité — ≤90% HR (Max. 60°C)

Applications
Conçu pour une intégration dans des systèmes embarqués, adapté aux équipements industriels, médicaux, de transport et aux appareils électroniques portables où la lisibilité extérieure et la faible consommation sont essentielles.

Mécanique et visuel
Profil compact avec dimensions 50,0 × 69,2 × 2,85 mm et zone active 43,2 × 57,6 mm. Le fabricant fournit les dessins mécaniques et les images du module pour référence d'intégration PCB/mécanique.

Spécifications techniques

• Modèle : YX240320-291
• Taille d'affichage : 2,83 pouces
• Résolution : 240(RGB) × 320
• Type d'affichage : TFT LCD transflectif
• Driver IC : HX8367-A
• Interfaces : MCU, SPI, RGB
• Zone active : 43,20 × 57,60 mm
• Dimensions extérieures : 50,00 × 69,20 × 2,85 mm
• Pas de pixel : 0,18 × 0,18 mm
• Sens de visualisation : 3 heures
• Rétroéclairage : LED blanche
• Luminosité typique : 120 cd/m²
• Taux de contraste typique : 72:1
• Temps de réponse : 35 ms
• Réflectivité : 4,23%
• Gamut couleur NTSC : 40%
• Consommation module : 208 mW
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤90% HR (Max. 60°C)
