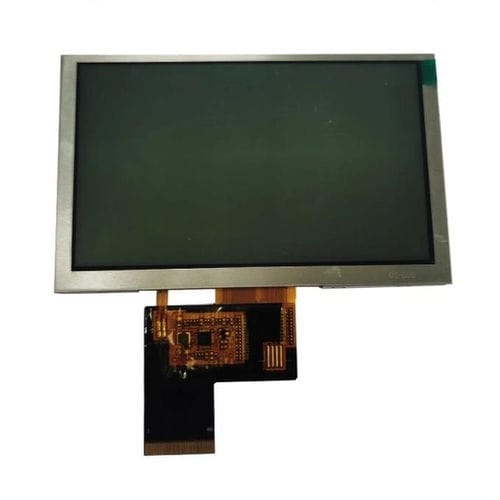

Module d'affichage TFT LCD YX50098A

couleurtransflective800 x 480

Description
Le YX50098A est un module d'affichage TFT LCD transflectif 5,0 pouces conçu pour les applications HMI et systèmes embarqués industriels devant fonctionner en environnements intérieurs et extérieurs. Le design transflectif utilise la lumière ambiante pour améliorer la lisibilité en plein soleil tout en conservant un rétroéclairage LED blanc pour une lecture claire en faible luminosité. Le module est piloté par les circuits HX8264 + HX8664 et prend en charge les interfaces RGB 16/18/24 bits pour une intégration simple dans les panneaux de contrôle et équipements industriels.

Spécifications de base
Taille d'écran : 5,0 pouces
Technologie d'affichage : TFT LCD transflectif
Résolution : 800 × 480
Mode d'affichage : Normally White
Zone active : 108 × 64,8 mm
Dimensions extérieures : 120,7 × 75,9 × 2,95 mm
Pas de pixel : 0,135 × 0,135 mm
Direction de visualisation : 6 heures
Driver IC : HX8264 + HX8664
Interface : RGB 16/18/24 bits
Couleurs d'affichage : 16,7M
Tension de fonctionnement : 3,3 V (typ.)
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C

Caractéristiques optiques
Technologie d'affichage : TFT transflectif
Résolution : 800 × 480
Contraste réfléctif (typ.) : 20:1
Contraste transmissif (typ.) : 35:1
Réflectance (mode réfléctif, typ.) : 14,3%
Temps de réponse (typ.) : 25–30 ms
Angles de vue (typ.) : 65° / 65° / 35° / 55°

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Tension d'alimentation : 2,7–3,6 V (typ. 3,3 V)

Notes mécaniques et d'intégration
Dimensions du module : 120,7 × 75,9 × 2,95 mm ; Zone active : 108 × 64,8 mm. Driver ICs : HX8264 + HX8664. Interfaces prises en charge : RGB 16/18/24 bits. Le mode Normally White et la plage de température industrielle rendent le module adapté aux HMI, panneaux de contrôle et applications industrielles embarquées.

caractéristiques / spécifications techniques

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
