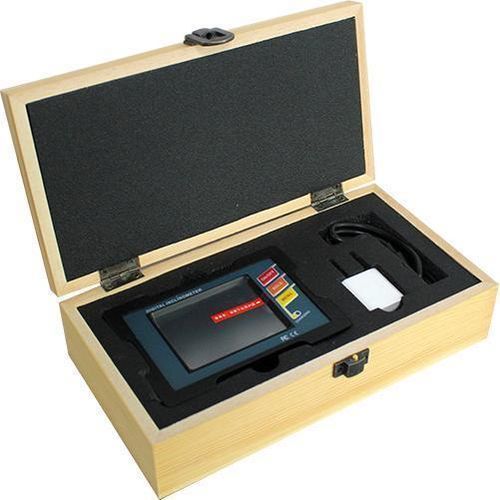

Inclinomètre deux axes DMI820-BL

USBBluetoothsans fil

Description du produit Le DMI820-BL est un niveau électronique industriel pour le contrôle et la mesure d'angle de haute précision. Il intègre une unité de mesure double cœur MEMS avec compensation de l'axe Y pour l'axe X, les algorithmes brevetés d'interpolation et de compensation thermique de Ruifen pour garantir stabilité et répétabilité à long terme. L'appareil intègre un module BLE 5.2, des plages sélectionnables sur deux axes (±15° / ±30°), une résolution de 0,001° et une grande précision sur la plage complète. Conçu pour une réponse rapide, des données stables et un montage flexible, il propose également un stockage de données embarqué et plusieurs modes de mesure adaptés aux usages industriels.

Domaine d'application

• Mise à niveau d'angles pour dispositifs médicaux
• Mise à niveau des plateaux machines
• Mise à niveau des tables de levage

DONNÉES TECHNIQUES Modèle : DMI820-BL
Axe de mesure (plages disponibles) : ±15° ; ±30° | unité : °
Précision de mesure d'angle (plage complète) : <0,005° (pour ±15°) ; <0,01° (pour ±30°) | unité : °
Résolution de mesure d'angle : 0,001° | unité : °
Plage mm/m : 267 (pour ±15°) ; 577 (pour ±30°) | unité : mm/m
Précision mm/m : 0,1 (±15°) ; 0,2 (±30°) | unité : mm/m
Résolution mm/m : 0,02 | unité : mm/m
Répétabilité : 0,003 | unité : °
Modes de mesure : Trois modes disponibles — angle ; degrés/minutes/secondes ; millimètres/mètres
Température de fonctionnement : -10℃ à +70℃
Humidité de fonctionnement : 85% HR
Alimentation : Batterie lithium rechargeable 3,7 V
Temps de charge idéal : 5 heures
Autonomie en fonctionnement continu : 11 heures
Sortie de données : Type-C
Logiciel hôte inclus : logiciel d'application VC
Bande de fréquence Bluetooth : 2402–2480 MHz
Sensibilité du récepteur Bluetooth : -96 dBm
Puissance d'émission Bluetooth : 1 dBm
Spécification Bluetooth : 5.2
Normes sans fil : 802.15.1
Résistance aux vibrations : 10g@11ms, trois axes (sinusoïde demi-onde)
Résistance aux chocs : 10 grms, 10–100 Hz
Indice d'étanchéité : IP54
Matériau du boîtier : Alliage d'aluminium anodisé

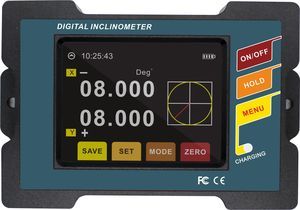

Écran LCD : écran lumineux 64 True Color
Zone d'affichage LCD : L57.6 × W43.2 mm
Dimensions du boîtier : L109 × W77 × H27 mm
Poids : ≤350 g

Dimensions

• Taille du boîtier : L109 × W77 × H27 mm
• Méthode d'installation : Montage par adsorption magnétique forte sur deux faces

Caractéristiques techniques

• Modèle : DMI820-BL
• Plages de mesure bi-axe : ±15° et ±30°
• Précision maximale (plage complète) : <0,005° (±15°) ; <0,01° (±30°)
• Résolution : 0,001°
• Répétabilité : 0,003°
• Plage mm/m : 267 mm/m (±15°) ; 577 mm/m (±30°)
• Précision mm/m : 0,1 mm/m (±15°) ; 0,2 mm/m (±30°)
• Résolution mm/m : 0,02 mm/m
• Modes de mesure : Angle, DMS (degrés/minutes/secondes), mm/m
• Bluetooth : BLE 5.2, 2402–2480 MHz, sensibilité du récepteur -96 dBm, puissance d'émission 1 dBm
• Sortie de données : USB Type-C
• Batterie : Lithium rechargeable 3,7V ; temps de charge ~5 h ; autonomie ~11 h
• Affichage : écran lumineux 64 True Color, zone d'affichage L57.6 × W43.2 mm
• Boîtier : Alliage d'aluminium (anodisé)
• Protection : IP54
• Résistance aux vibrations/chocs : 10g@11ms (trois axes demi-onde) ; 10 grms (10–100 Hz)
• Dimensions (boîtier) : L109 × W77 × H27 mm
• Poids : ≤350 g
