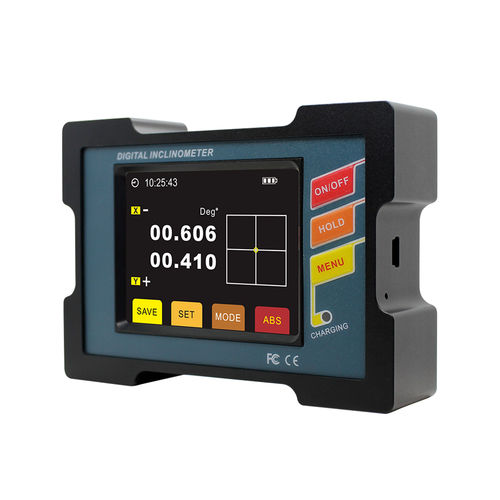

Inclinomètre deux axes DMI810/820

Virtual COM portnumériqueUSB

Description générale
DMI810/DMI820 est un inclinomètre numérique à affichage destiné aux contrôles et mesures d'angles en milieu industriel. Il repose sur un principe de commande micromécanique avec une unité de mesure double-coeur, permettant la compensation X/Y, la compensation croisée d'angle et des dérives thermiques pour une stabilité long terme. L'appareil prend en charge la mesure mono- et bi-axe, jusqu'à ±30° de plage, résolution 0,001° et précision <0,005° (pleine échelle). Montage magnétique côté et dessous, stockage des données et plusieurs modes de mesure sont inclus.

Principales caractéristiques

• Précision (meilleure) : <0,005°
• Répétabilité : 0,003°
• Résolution angulaire : 0,001°
• Plage maximale : ±30° (selon modèle)
• Mesure absolue/relative commutable
• Fonction de stockage des données
• Montage à aimant puissant double référence (côté et dessous)
• Compensation automatique par intercalage d'angle
• Calibration ZERO par l'utilisateur
• Alarme angulaire réglable
• Batterie industrielle rechargeable intégrée (3,7V)
• Écran LCD rétroéclairé 64 couleurs
• Indice de protection IP54
• Affichage en ° / mm/m
• Fréquence de filtrage en option
• Trois modes de mesure sélectionnables (angle, DMS, mm)

Domaines d'application

• Construction
• Contrôle des 4 roues automobile
• Mesure de pente de route
• Installation de machines
• Installation de tuyauterie
• Plateformes industrielles
• Essais de plateau tournant
• Détection d'angle d'unités pan
• Gabarits et outillages de production

Caractéristiques techniques
Paramètre | DMI810 | DMI820 | Unité
Axe de mesure | Mono-axe | Bi-axe | —
Plage angulaire | ±15° / ±30° | ±15° / ±30° | °
Précision angulaire (pleine échelle) | <0,005 (selon plage) | <0,01 (selon plage) | °
Résolution angulaire | 0,001 | 0,001 | °
Plage mm/m | 267 | 577 | mm/m
Précision mm/m | 0,1 (DMI810) / 0,2 (DMI820) | 0,1 (DMI810) / 0,2 (DMI820) | mm/m
Résolution mm/m | 0,02 | 0,02 | mm/m
Répétabilité | 0,003 | 0,003 | °
Modes de mesure | Angle, DMS, mm/m | Angle, DMS, mm/m | —
Température de fonctionnement | -10℃ à +70℃ | -10℃ à +70℃ | ℃
Humidité de fonctionnement | 85%RH | 85%RH | —
Alimentation | 3,7V batterie rechargeable | 3,7V batterie rechargeable | —
Temps de charge | 5 h | 5 h | h
Autonomie | 11 h | 11 h | h
Sortie de données | USB2.0 (COM virtuel) | USB2.0 (COM virtuel) | —
Logiciel | Logiciel VC | Logiciel VC | —
Connecteur | USB standard, chargeable | USB standard, chargeable | —
Vibration | 10g@11ms, tri-axial (demi-sinus) | 10g@11ms, tri-axial (demi-sinus) | —
Choc | 10grms, 10–100Hz | 10grms, 10–100Hz | —
Indice de protection | IP54 | IP54 | —
Matériau boîtier | Aluminium anodisé | Aluminium anodisé | —
Écran | LCD rétroéclairé 64 couleurs | LCD rétroéclairé 64 couleurs | —
Zone visible | L57.6×W43.2mm | L57.6×W43.2mm | mm
Dimensions | L109×W77×H27mm | L109×W77×H27mm | mm
Poids | ≤350g | ≤350g | g

Remarques / points techniques

• Modèle : DMI810 / DMI820 (variantes mono/bi-axe et plages)
• Principe de mesure : commande micromécanique, unité double-coeur, algorithmes d'interpolation et de compensation thermique
• Plage jusqu'à ±30° selon modèle
• Résolution 0,001° ; répétabilité 0,003° ; meilleure précision <0,005° sur certaines plages
• Affichage mm/m typique : 267 ou 577 mm/m selon modèle
• Écran : LCD 64 couleurs, aire visible L57.6×W43.2mm
• Alimentation : batterie rechargeable 3,7V, charge ≈5 h, fonctionnement ≈11 h
• Données : USB2.0 COM virtuel, logiciel VC disponible
• Enveloppe : aluminium anodisé, IP54, résistance aux vibrations et chocs
• Fixation : aimants puissants côté et dessous (double référence)
