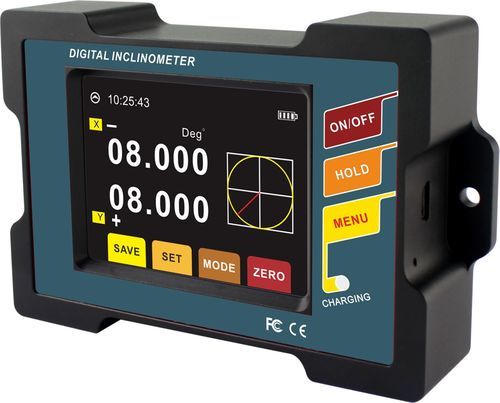

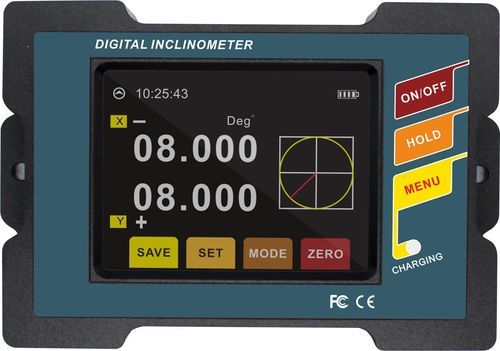

Inclinomètre XY DMI825

USBVirtual COM portMEMS

Présentation produit
Les DMI815 (mono‑axe) et DMI825 (bi‑axe) de Rion Technology sont des inclinomètres électroniques pour la mesure et le contrôle d'angle sur équipements industriels. Ils utilisent une détection micromécanique avec mesure dual‑core et compensation de l'axe Y pour stabiliser l'axe X. Des algorithmes d'intercalage et de compensation thermique assurent répétabilité et stabilité des mesures sur le long terme.

Caractéristiques principales

• Précision de mesure : <0,005° (selon variante)
• Résolution angulaire : 0,001°
• Plage de mesure : ±15° ou ±30° (selon modèle)
• Trois modes de mesure : angle, °/′/″, mm/m
• Fonction de stockage des données et angle d'alarme réglable
• Écran LCD 64 couleurs vision nocturne, sortie de données USB (USB 1.1 périphérique série virtuel)
• Batterie rechargeable 3,7 V — autonomie ~11 h, charge ~5 h
• Boîtier en aluminium anodisé, indice de protection IP54

Applications

• Mise à niveau et contrôle d'angle de plates‑formes et équipements industriels
• Positionnement angulaire de tables élévatrices et actionneurs
• Intégration pour nivellement d'appareils médicaux et systèmes de mesure industriels

Données techniques (résumé)

• Modèles : DMI815 (mono‑axe) | DMI825 (bi‑axe)
• Plage angulaire : ±15° / ±30° (variante)
• Précision (échelle complète) : <0,005° ou <0,01° (selon modèle)
• Résolution : 0,001°
• Mode mm/m : 267 / 577 mm/m ; précision 0,1 / 0,2 mm/m ; résolution 0,02 mm/m
• Répétabilité : 0,003°
• Affichage : LCD 64 couleurs (zone visible L57,6 × W43,2 mm)
• Sortie données : USB 1.1 (COM virtuel) ; logiciel PC : application VC
• Résistance aux chocs : 10 g @11 ms (3 axes) ; impact vibratoire 10 grms (10–100 Hz)
• Protection : IP54 ; Température : -10°C à +70°C ; Humidité : 85% RH
• Matériau : alliage d'aluminium anodisé ; Dimensions : 117 × 75 × 27 mm ; Poids : ~300 g

Dimensions

• Dimensions boîtier : L117 × W75 × H27 mm
• Dimensions d'installation : L107 × H4 mm
• Fixation : 2 × vis M4

Spécifications

• Axes de mesure : mono (DMI815) / bi (DMI825)
• Modes : angle, °/′/″, mm/m
• Écran : LCD 64 couleurs avec vision nocturne
• Alimentation : batterie Li‑ion 3,7 V intégrée ; charge ~5 h ; autonomie ~11 h
• Connectivité : connecteur USB standard (recharge) ; USB 1.1 COM virtuel
• Environnement : -10°C à +70°C ; 85% RH ; IP54
• Mécanique : aluminium anodisé, testé aux chocs
• Cas d'usage : nivellement de plates‑formes, alignement de tables élévatrices, intégration en chaîne de mesure
