Tableau synoptique MDM-EM

Caractéristiques

• La carte principale et la carte d'extension offrent chacune 32 sorties LED configurables ; jusqu'à 3 cartes d'extension peuvent être raccordées à une carte principale (max. 128 sorties LED).
• Chaque carte dispose de 4 entrées à contacts secs ; chaque entrée peut être affectée à n'importe quelle sortie LED du panneau.
• Communication avec la CIE via bus RS-485 ; un panneau prend en charge jusqu'à 32 pilotes Mimic (jusqu'à 4096 sorties et 512 entrées au total).
• Les sorties sont configurables pour des indications visuelles : incendie, défaut, normal, démarrage et retour d'information ; un état « désactivé » est présent par défaut.
• Les sorties peuvent être déclenchées par zone, adresse ou entrée à contact sec.
• Le firmware de la carte principale peut être mis à jour via la CIE.
• Conforme aux exigences CE.

Informations produit

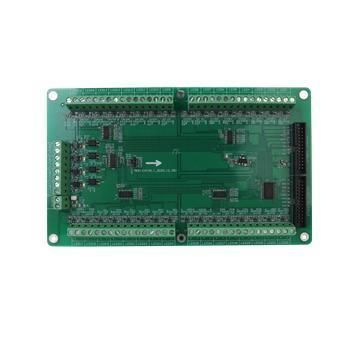

Le MDM-EX est un PCB esclave (carte d'extension) contrôlé directement par la carte principale Mimic. Jusqu'à trois cartes d'extension peuvent être connectées à une carte principale ; chaque carte d'extension fournit 32 sorties LED, permettant d'étendre le nombre de sorties du panneau jusqu'à 128. Les cartes d'extension sont alimentées par la carte principale via le câble d'interconnexion.

Spécification
Paramètres techniques :

• Tension de fonctionnement : 24 V CC (15–32 V)
• Courant statique @24 V CC : Carte principale 17 mA ; Carte principale + 3 cartes d'extension 26 mA
• Courant de fonctionnement @24 V CC : Carte principale (carte & 33 LED) 80 mA ; Carte principale + 3 cartes d'extension (cartes & 129 LED) 230 mA
• Courant par LED : ≤6 mA
• Communication : RS-485
• Distance de communication : ≤1000 m avec câble torsadé
• Température de fonctionnement : -5℃ à 45℃
• Humidité relative : ≤95 %, sans condensation
• Section de câble pour bornes : 0,5 mm² à 2,5 mm²
• Type de vis : M3
• Dimensions (L × P × H) : 210 mm × 125 mm × 19 mm
• Poids : Carte principale 235 g ; carte d'extension 205 g
