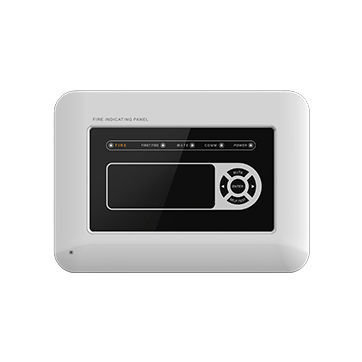

Indicateur d'alarme à support mural JB-FSD-9082

Caractéristiques principales

• Panneau d'indication incendie récepteur contrôlé par microprocesseur
• Communication par bus RS-485, longueur maximale du bus jusqu'à ~1000 m
• Affichage jusqu'à 99 informations par unité
• Conception compacte pour montage mural en intérieur ; installation et utilisation simples

Description produit
Le tableau d'indication incendie JB-FSD-9082 est un panneau répéteur contrôlé par microprocesseur, conçu pour se connecter au panneau de contrôle d'alarme incendie via un bus RS-485. Installé par étage, il fournit une indication locale sonore et lumineuse ; lorsqu'un détecteur ou un module déclenche l'alarme, le panneau signale l'événement et affiche les informations associées pour une identification rapide.

Spécifications techniques

• Modèle : JB-FSD-9082
• Type : Tableau d'indication incendie (répéteur)
• Contrôle : Microprocesseur
• Communication : Bus RS-485, longueur maximale jusqu'à ~1000 mètres
• Tension de fonctionnement : DC 24V ±20%
• Courant de fonctionnement : Surveillance ≤32mA; Alarme ≤66mA
• Certification : CCC (GB17429-2011)
• Capacité d'affichage : Jusqu'à 99 informations par unité
• Système de câblage : Alimentation (+24V, GND), bus RS-485 (A, B) et fil PE pour la terre
• Environnement d'utilisation : Intérieur
• Plage de température : -10°C à +50°C
• Humidité relative : ≤95% (40°C sans condensation)
• Dimensions : 210.0 × 150.0 × 33.5 mm
• Poids : 0.5 kg

Installation et compatibilité

• Se connecte au panneau de contrôle via RS-485 (A, B) et bornes d'alimentation (+24V, GND) ; prévoir un fil PE pour la mise à la terre.
• Installation recommandée : un panneau répéteur par étage pour indication locale et localisation rapide des événements.
• Respecter les conditions ambiantes spécifiées ; destiné à un usage intérieur.
