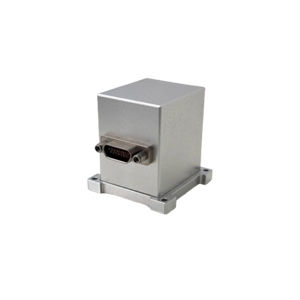

Système d'alignement mécanique ER-MNS-04C

d'alésaged'antennepour R&D

Mini-sonde nord MEMS pour machine de cap Introduction Le chercheur de nord MEMS ER-MNS-04C adopte la dernière technologie des gyroscopes MEMS, ce qui lui permet de dépasser les limites de volume et de performance des équipements directionnels traditionnels, de comprimer le volume à l'extrême, de répondre aux exigences d'un fonctionnement intégré et d'être facilement incorporé dans divers petits appareils ou systèmes complexes. En détectant la composante horizontale de la vitesse angulaire de rotation de la terre, la véritable direction du nord peut être mesurée sans dépendre d'un repère de référence externe, fournissant ainsi un repère azimutal de haute précision pour les environnements complexes. Caractéristiques techniques 1.Adopte la dernière technologie des gyroscopes MEMS, avec une compression maximale du volume, la taille est de 40×40×42 (avec la coque)/27×26×34 (table intérieure) ; 2.Adopte la dernière technologie de mesure inertielle MEMS à trois axes, MEMS à trois axes plus mètre à sangle ; 3.Conception entièrement à semi-conducteurs, table intérieure intégrée, excellente résistance aux chocs et aux vibrations, et résistance aux environnements difficiles ; 4.Conception modulaire, OEM disponible, la table intérieure adopte la conception chinoise du trépied et présente une grande fiabilité ; 5.Il a la fonction de recherche automatique du nord et n'est pas affecté par les champs magnétiques ; Applications Orientation des tunnels et étalonnage des axes Contrôle de la direction et de la trajectoire pour le suivi et la cartographie des pipelines d'ingénierie souterraine Contrôle de la trace et étalonnage de l'azimut pour les équipements de forage souterrain Recherche du nord dans le cadre de l'arpentage et de l'exploration des instruments géologiques Alignement initial Pointage et suivi de la direction dans les systèmes de suivi d'antennes et de cibles de satellites Mesure et contrôle de l'attitude des plates-formes de précision
