Boussole MEMS ER-MNS-09 series

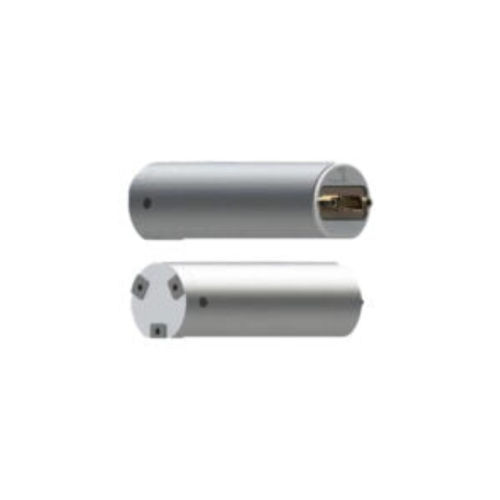

ER-MNS-09 Module directionnel MEMS pour forage directionnel (HDD) Présentation du module directionnel gyroscopique MEMS ER-MNS-09 est un module directionnel gyroscopique MEMS de forme cylindrique spéciale. Il détermine la direction du nord géographique en mesurant la composante de rotation de la terre. Il ne dépend pas du champ géomagnétique et peut fonctionner de manière stable dans les mines souterraines, les pipelines métalliques ou les environnements électromagnétiques puissants. Il peut mesurer l'azimut, fournir en temps réel la valeur de référence de l'attitude du porteur et assurer la fonction de maintien de l'attitude. C'est l'équipement idéal dans les domaines de l'exploitation minière, de l'exploration géophysique, du forage directionnel, etc. Caractéristiques 1.Adopte la dernière technologie de gyroscope MEMS, de conception cylindrique, son diamètre est réduit à 30 mm, sa longueur est de 120 mm, ce qui permet de l'intégrer facilement dans l'espace étroit à l'avant de l'équipement de forage (comme la sonde) ; 2.Adopte la dernière technologie de mesure inertielle à trois axes MEMS gyro, trois axes MEMS accéléromètre strapdown ; 3.Conception entièrement à semi-conducteurs, plate-forme interne intégrée, excellente résistance aux chocs et aux vibrations, et résistance aux environnements difficiles ; 4.alignement rapide en 30 secondes, précision d'azimut de 1°, alignement précis en 90 secondes, précision d'azimut de 0,5° 5.Fonction de recherche automatique du nord, non affectée par le champ magnétique. Applications 1.Mesure de l'orientation et de l'attitude d'équipements miniers et de forage avancés ; 2.Contrôle de la direction et de la trajectoire des pipelines souterrains cachés sans excavation, suivi et cartographie des pipelines ; 3.Pose de pipelines à travers et en travers des opérations de forage à l'explosif ; 4.Fournir une direction de référence pour la station totale et l'instrument de pointage dans la construction de tunnels ; 5.Positionnement au nord dans les systèmes d'arpentage et de cartographie mobile.
