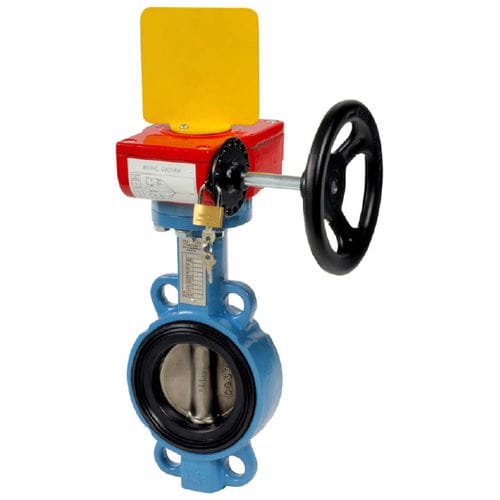

Vanne papillon 1142 series

avec volantd'isolementpour l'eau

Série 1142 - Robinet à papillon - Incendie - Corps Fonte EN GJS500-7 - Papillon Inox / Fonte - Manchette EPDM Oreilles de centrage ( Wafer ) - Pour réseaux d'incendie et sprinkler - Col long pour calorifuge - Platine ISO 5211 Axe traversant - Manchette en queue d'aronde démontable - Commande par réducteur cadenassable à volant avec contacts fin de course Drapeau de visualisation - Peinture Rilsanisée RAL 5024 CARACTERISTIQUES : • CNPP • Col long pour calorifuge • Pour réseaux d’incendie et sprinkler • Appartient à la liste des matériels pouvant être utilisés dans le cadre d’une installation réalisée selon la règle APSAD R1 • Réducteur IP65 • Commande par réducteur avec contacts fin de course • Réducteur aluminium cadenassable ( avec chaîne acier en DN250 et 300 ) • Drapeau de visualisation ( permet de déterminer la position de la vanne : ouverte ou fermée ) • Oreilles de centrage • Montage entre brides PN10/16 et Class 150 (PN20) • Axe traversant • Papillon inox jusqu’au DN100 inclus • Papillon fonte revêtu époxy ( épaisseur +/- 40 microns ) du DN125 au DN300 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns UTILISATION : •Réseaux d’incendie et sprinkler •Température mini et maxi admissible Ts : - 10°C à + 110°C •Pression maxi admissible Ps : 16 bars ( voir courbe page 4 )
