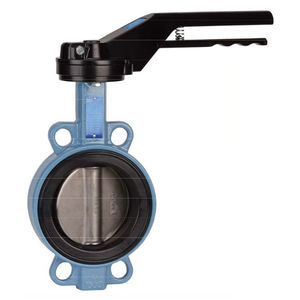

Vanne papillon 1156 series
à levierd'isolementpour huile

vanne papillon
vanne papillon
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier
Fonction
d'isolement
Media
pour huile
Corps
wafer, IP65, en fonte, en inox, en EPDM
Autres caractéristiques
ISO
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Pression

16 bar
(232,1 psi)

Température

Min: -10 °C
(14 °F)

Max: 90 °C
(194 °F)

Description

Série 1156 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Inox - Manchette NBR Blanc Oreilles de centrage ( Wafer ) - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200 Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles de centrage • Montage entre brides PN10/16 du DN32 au DN400 et CLASS 150 (PN20) du DN40 au DN400 inclus ( au-delà sur demande ) • Montage entre brides PN10 à partir du DN450 • Axe traversant • Manchette NBR blanc en queue d’aronde démontable • Papillon inox • Poignée 9 positions , cadenassable jusqu’au DN200 , blocable en toutes positions et non cadenassable du DN250 au 300 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns • Réhausse du col de 75 mm ( option ) • Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION : •Applications : Huiles et graisses •Déconseillé pour : En ambiance atmosphérique, essence, super, acétone, acide acétique et solvant •Température mini et maxi admissible Ts : - 10°C à + 90°C •Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà
