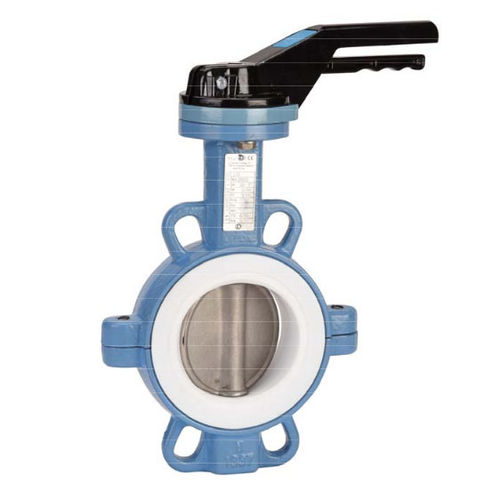

Vanne papillon 1145 series
à levierd'isolementpour acide

vanne papillon
vanne papillon
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier
Fonction
d'isolement
Media
pour acide
Corps
wafer, 2-pièces, avec revêtement, IP65, en fonte, en inox, en PTFE, en EPDM
Autres caractéristiques
ISO, pour fluide corrosif
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Pression

10 bar, 16 bar
(145 psi, 232,1 psi)

Température

Min: -25 °C
(-13 °F)

Max: 200 °C
(392 °F)

Description

Série 1145 - Robinet à papillon - Corps Fonte EN GJS500-7 - Papillon Inox - Manchette PTFE Oreilles de centrage ( Wafer ) - Corps en 2 parties - Col long pour calorifuge - Platine ISO 5211 - Axe traversant Manchette PTFE avec ame silicone - Poignée 9 positions cadenassable jusqu'au DN200 Commande par réducteur à volant du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles de centrage • Montage entre brides PN10/16 du DN 32/40 au 300 et Class 150 (PN20) du DN40 au DN300 • Corps en 2 parties • Axe traversant • Manchette PTFE épaisseur 3 mm avec âme silicone épaisseur 6 mm • Papillon inox • Poignée 9 positions , cadenassable jusqu’au DN200 , blocable en toutes positions et non cadenassable du DN250 au 300 • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns • Réhausse du col de 75 mm ( option ) • Carré de manœuvre 30x30 mm pour clé de fontainier ( option ) UTILISATION : •Pour fluides corrosifs ( acides ... ) •Température mini et maxi admissible Ts : - 25°C à + 200°C •Pression maxi admissible Ps : 16 bars jusqu’au DN150, 10 bars au delà ( voir courbe ci dessous )
