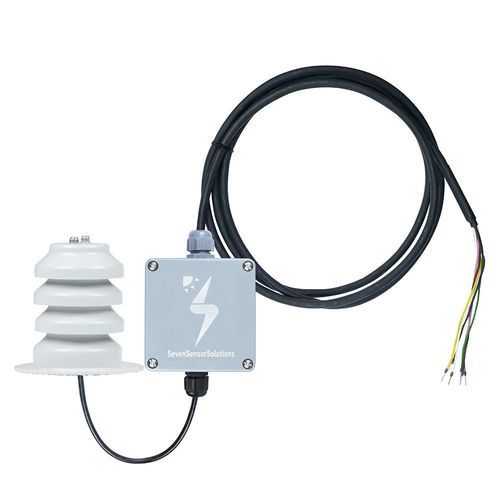

Capteur d'humidité relative 3S-RH-I

capacitif4-20 mAsortie de courant

Aperçu
Le 3S-RH-I est un capteur capacitif d'humidité relative fournissant une sortie analogique 4–20 mA pour une intégration directe aux enregistreurs de données, gateways et automates (PLC). Il mesure l'humidité relative de 0 à 100 % HR et est livré avec des accessoires de montage et un écran résistant aux UV pour protéger l'élément de mesure du rayonnement solaire direct.

Principe de fonctionnement
L'élément capacitif monté sur une carte électronique détecte l'humidité ambiante avec une grande sensibilité. L'électronique convertit la mesure en un signal analogique 4–20 mA. Le capteur est logé dans un boîtier résistant aux UV et dispose d'un écran de protection adapté aux conditions climatiques extérieures exigeantes.

Applications

• Systèmes d'énergie solaire et surveillance des performances PV
• Contrôle des procédés industriels
• Installations de production
• Zones de stockage et entrepôts
• Surveillance environnementale dans les véhicules de transport
• Contrôle d'humidité pour la protection de produits et équipements sensibles à l'humidité

Guide d'installation
Procédez à un test au niveau du sol avant l'installation définitive. Placez le capteur loin d'objets sombres, réfléchissants ou absorbant la chaleur et évitez les sources de chaleur (cheminées, bouches d'aération). En toiture, fixez le capteur sur la face exposée au vent dominant. L'installation se déroule en deux étapes : installer d'abord la structure de montage, puis fixer le capteur sur le support.

Pourquoi choisir le capteur Seven

• Haute précision : ±1 % HR (20–70 %) à 25 °C, résolution 0,1 % pour des mesures fiables.
• Résistance aux intempéries : Écran résistant aux UV et boîtier ABS pour une utilisation extérieure durable.
• Intégration simple : Sortie analogique 4–20 mA standard, compatible avec enregistreurs, gateways et PLC.

Informations supplémentaires

• Garantie : 2 ans pour le modèle 3S-RH-I.
• Prix indicatif : généralement entre 250 et 300 EUR.
• Délais de livraison : petites commandes (jusqu'à 5 pcs) : env. 2–3 semaines ; commandes en volume (jusqu'à 100 pcs) : env. 7–9 semaines.
• Câble : chaque unité est fournie avec un câble LIYYC11Y PUR de 3 m (résistant aux UV et aux intempéries) ; d'autres longueurs disponibles sur demande.

Spécifications techniques

• Code article : 3S-RH-I
• Donnée mesurée : Relative Humidity
• Type de capteur : Capacitive
• Plage RH : 0 % à 100 %
• Précision RH : ±1 % RH (20–70 %) à 25 °C
• Résolution RH : 0,1 %
• Sortie : Analog 4–20 mA
• Alimentation : 12 à 30 V DC
• Consommation : 30 mA @ 24 V DC
• Connexion électrique : câble LIYYC11Y PUR 3 m (résistant UV et intempéries)
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions boîtier : 64 x 68 x 35 mm (L x l x H)
• Dimensions écran : Ø 105 x 100 mm
• Poids : 0.5 kg
• Indice de protection : IP65
• Matériau boîtier : ABS
• Matériau sonde : Tube inoxydable – filtre à membrane
• Matériau écran : ABS
• Norme : Classe A selon IEC 61724-1:2021 (Relative Humidity)
