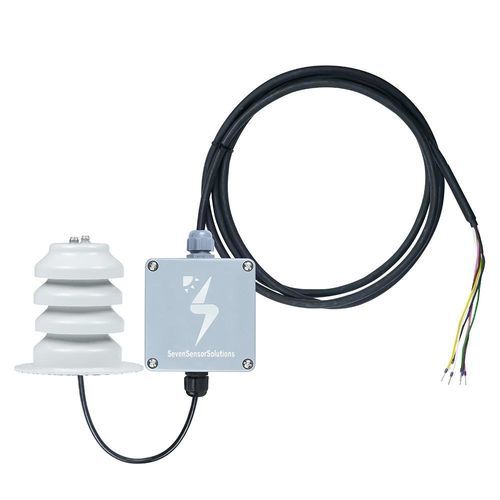

Capteur de température et d'humidité relative 3S-RH&AT-MB

RS-485Modbus RTU24 Vcc

Vue d'ensemble
Le 3S-RH&AT-MB de SEVEN est un capteur capacitif conçu pour mesurer l'humidité relative et la température ambiante. Une variante (3S-RH/AT/PS-MB) intègre la mesure de pression barométrique. Le capteur est livré avec le système de fixation et protégé des radiations solaires par un écran plastique multi-plaques permettant la circulation d'air.

Applications et impact
Utilisé dans les centrales solaires, les sites industriels, les zones de stockage et le transport, ainsi que les installations de production pour suivre les effets liés à l'humidité sur les équipements et les procédés. Les données aident à évaluer les variations spectrales des installations PV, la performance des modules, les transferts thermiques, les effets de réfraction et les périodes de condensation lorsque combinées aux mesures de température.

Principe de fonctionnement et communications
L'appareil utilise un blindage résistant aux UV et un élément capacitif pour des mesures stables. Les valeurs mesurées sont transmises via une interface série RS485 en Modbus RTU jusqu'à 38400 Baud pour intégration dans des automates, enregistreurs et systèmes de supervision.

Spécifications techniques
Code article : 3S-RH&AT-MB | 3S-RH/AT/PS-MB
Données mesurées : Humidité relative; Température ambiante | Humidité relative; Température ambiante; Pression (modèle PS)
Type de capteur : Capacitif
Plage RH : 0% à 100% — Précision : ±1% RH (20–70%) à 25 °C — Résolution : 0,1%
Plage température : -40 °C à +85 °C — Précision : ±0,1 °C (5–60 °C) — Résolution : 0,1 °C
Pression (modèle PS) : 260 à 1260 hPa — Précision : 0,5 hPa — Résolution : 0,1 hPa
Sortie : RS485 jusqu'à 38400 Baud — Protocole : Modbus RTU
Alimentation : 12 à 30 V DC — Consommation : 20 mA max @ 24 VDC
Câble : 3 m LIYYC11Y PUR, résistant UV et intempéries
Boîtier : Boîtier ABS; écran ABS; corps du capteur en tube inox avec filtre membrane
Dimensions : Boîtier 64 x 68 x 35 mm; Écran Ø 105 x 100 mm — Poids : 0,5 kg — Protection : IP65
Normes : Classe A selon IEC 60751:2022 (Température) et IEC 61724-1:2021 (Humidité relative)

Où utiliser le 3S-RH&AT-MB ?

• Systèmes d'énergie solaire (surveillance PV)
• Environnements industriels et unités de production
• Zones de stockage pour produits sensibles à l'humidité
• Véhicules de transport et surveillance frigorifique
• Réseaux de surveillance environnementale

Installation
Avant fixation, vérifier le fonctionnement au sol. Installer le capteur à l'écart des sources de chaleur, des surfaces réfléchissantes et des perturbations thermiques localisées. Pour toiture, positionner côté vent dominant. Montage : fixer d'abord la structure de support, puis installer le capteur sur celle-ci.

Avantages principaux

• Mesure précise : Données RH et T à haute résolution pour une surveillance fine.
• Adapté extérieur : Écran résistant aux UV et boîtier IP65 pour usage extérieur durable.
• Interface standard : RS485 + Modbus RTU pour intégration facile avec SCADA et enregistreurs.

Questions fréquentes (extrait)
Classe : Tous les 3S-RH&AT-MB et 3S-RH/AT/PS-MB sont Classe A selon IEC 60751:2022 (Température) et IEC 61724-1:2021 (Humidité relative).
Garantie : Garantie 2 ans.
Fourchette de prix (indicatif) : Environ 225–445 EUR selon modèle et configuration.
Délais (indicatif) : Petites commandes (≤20 pces) : ~2–3 semaines ; gros volumes (20–100 pces) : ~6–8 semaines.
Câble fourni : Câble 3 m LIYYC11Y PUR inclus ; autres longueurs disponibles sur demande.

Résumé des spécifications techniques

• Modèle : 3S-RH&AT-MB (option : 3S-RH/AT/PS-MB)
• Grandeurs mesurées : Humidité relative, Température ambiante (Pression en option)
• Type de capteur : Capacitif
• Plages & précisions : RH 0–100% (±1% RH @20–70%) ; T -40–+85 °C (±0,1 °C @5–60 °C)
• Pression (PS) : 260–1260 hPa (±0,5 hPa)
• Sortie : RS485 jusqu'à 38400 Baud, Modbus RTU
• Alimentation : 12–30 V DC, 20 mA max @24 VDC
• Câble : 3 m LIYYC11Y PUR (résistant UV/intempéries)
• Dimensions & protection : Boîtier 64 x 68 x 35 mm ; Écran Ø105 x 100 mm ; IP65
• Matériaux : Boîtier & écran ABS ; tube capteur inox avec filtre membrane
• Normes : Classe A IEC 60751:2022 et IEC 61724-1:2021
