Capteur de température et d'humidité relative 3S-RH&AT

I2C3 Vccrésistant aux intempéries

Présentation du produit

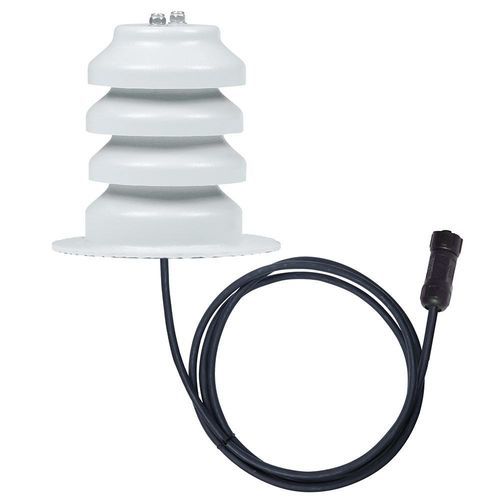

Le 3S-RH&AT de SEVEN est un capteur capacitif mesurant l'humidité relative et la température ambiante, conçu pour la surveillance environnementale précise. L'appareil est fourni avec un dispositif de montage et protégé des radiations solaires directes par un écran de protection en ABS composé de quatre plaques aspirées permettant une libre circulation de l'air.

Principe de fonctionnement
L'élément de mesure est logé à l'intérieur d'un écran de protection résistant aux UV. Le 3S-RH&AT mesure l'humidité relative et la température ambiante via un transmetteur de mesure avec sortie I²C et se connecte par un connecteur 7 broches aux capteurs d'irradiance SEVEN, aux boîtiers capteurs, aux enregistreurs de données ou à d'autres dispositifs récepteurs.

Applications

• Systèmes d'énergie solaire et surveillance PV
• Sites industriels et contrôle des procédés
• Installations de production et de fabrication
• Surveillance des conditions d'entreposage
• Suivi environnemental dans les véhicules de transport
• Contrôle de l'humidité pour produits et équipements sensibles à l'humidité

Installation
Vérifier le fonctionnement du système au niveau du sol avant l'installation finale. Positionner le capteur à l'écart des surfaces sombres, réfléchissantes ou absorbant la chaleur et des sources de chaleur locales (bouches d'aération, cheminées). Pour une installation sur toiture, fixer du côté du bâtiment exposé au vent dominant. L'installation se fait en deux phases : poser la structure de montage, puis fixer le capteur au châssis de montage.

Principaux avantages

• Haute précision : Mesures précises d'humidité et de température avec une variation minimale.
• Résistance aux intempéries : Écran ABS et boîtier robustes offrant résistance à la corrosion et aux UV.
• Conception protégée : Écran résistant aux UV protégeant les éléments de mesure pour des relevés constants.

Questions fréquentes (FAQ)

• Classe : Tous les capteurs 3S-RH&AT sont de Classe A selon IEC 60751:2022 (Température) et de Classe A selon IEC 61724-1:2021 (Humidité Relative).
• Garantie : Garantie de 2 ans.
• Prix : Gamme de prix entre 145 et 260 EUR.
• Délais de livraison : Petites commandes (jusqu'à 20 pcs) : env. 2–3 semaines ; Commandes en gros (20–100 pcs) : env. 6–8 semaines.
• Configuration : Suivre le manuel d'utilisation (manuel disponible).
• Câble inclus : Livré avec un câble LIYYC11Y PUR de 3 m (résistant aux UV et aux intempéries) ; autres longueurs sur demande.

Caractéristiques techniques

• Code article : 3S-RH&AT
• Données mesurées : Humidité relative et température ambiante
• Type de capteur : Capacitif
• Plage RH : 0% à 100%
• Précision RH : ±1% RH (20 … 70%) à 25 °C
• Résolution RH : 0,1%
• Plage T : -40 °C à +85 °C
• Précision T : ±0,1 °C (5 … 60 °C)
• Résolution T : 0,1 °C
• Sortie de données : I²C
• Alimentation : 3 V DC
• Connexion électrique : Câble 3 m LIYYC11Y PUR, résistant aux UV et aux intempéries
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions de l'écran : Ø 105 x 100 mm
• Poids : 0,2 kg
• Indice IP : IP65
• Matériau boîtier capteur : Tube en acier inoxydable – Filtre à membrane
• Matériau écran : ABS
• Norme : Classe A selon IEC 60751:2022 (Température); Classe A selon IEC 61724-1:2021 (Humidité Relative)
