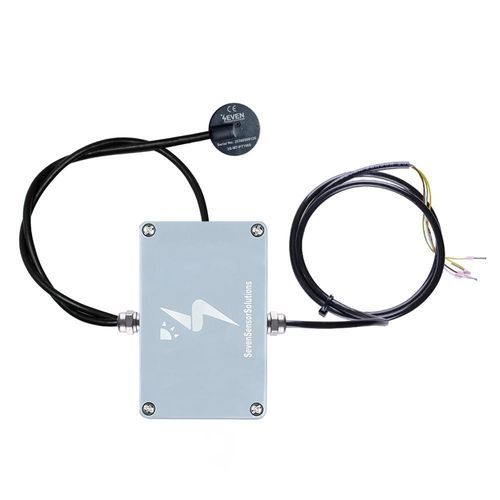

Transmetteur de température Pt1000 3S-MT-PT1000-U

0-10 Vsortie de tensionIP67

Présentation
Le capteur de température de module mesure la température à l'arrière des panneaux solaires en degrés Celsius (°C) à l'aide d'une sonde PT1000. La sonde est placée entre deux couches de backsheet avec une feuille EVA pour mesurer la température arrière du module. Un transducteur convertit le signal PT1000 en une sortie analogique 0-10 V. Ce modèle est compatible avec les enregistreurs de données, gateways et automates compatibles avec une entrée 0-10 V.

Principe de fonctionnement
Capteur de mesure professionnel et intelligent conçu pour suivre la température de la surface arrière des modules photovoltaïques. Une sonde PT1000 haute précision mesure la température du module PV et une carte électronique logée dans une enceinte protectrice résistante aux UV convertit le signal en une sortie analogique 0–10 V.

Installation
La norme IEC 61724-1:2021 précise que le capteur de température du module doit être placé au centre d'une cellule près du point médian du module, en évitant les limites de cellules. Le capteur doit être positionné le plus près possible du centre de la cellule, sur une zone sèche et dépourvue de contaminants. Notez que la rosée ou des résidus en hiver peuvent compliquer la fixation.

Avantages

• Estimation du PR : fournit des données de température du module précises nécessaires aux calculs fiables du Performance Ratio.
• Protection contre la surchauffe : les données de température en temps réel permettent aux systèmes de contrôle d'atténuer la surchauffe et de prévenir les dommages à long terme.
• Adaptation aux conditions météorologiques : permet des réponses dynamiques du système aux variations météorologiques pour maximiser le rendement énergétique.

Pourquoi Seven Sensor Solutions
Les produits SEVEN utilisent des composants de qualité et la structure du capteur reproduit étroitement la structure arrière d'un module PV afin d'assurer un comportement de transfert thermique comparable. Le capteur de température de module 3S-MT est conçu pour répondre à l'Annexe B de la norme IEC 61724-1:2021 et à la norme IEC 60751:2022, offrant une résolution ≤ 0,1 °C et une incertitude ±1 °C conformes aux normes.

FAQ (sélection)

• Classe : Tous les capteurs 3S-MT-PT1000-U sont de Classe A selon IEC 60751:2022 et IEC 61724-1:2021.
• Garantie : garantie de 2 ans.
• Prix : fourchette de prix entre 90 et 160 EUR.
• Délais de livraison : petites commandes env. 2-3 semaines ; commandes en volume env. 7-8 semaines.
• Câble inclus : chaque unité est fournie avec un câble 3 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR (résistant aux UV et aux intempéries). Autres longueurs sur demande.

Spécifications techniques (tableau)
Code article : 3S-MT-PT1000-U
Type de capteur : PT1000
Plage de mesure : -40°C à +85°C
Précision : ±0,1°C
Résolution : 0,1°C
Sortie : Analogique 0-10 V
Alimentation : 12 à 30 V DC
Consommation : 15 mA @24 V DC
Connexion électrique : Câble 3 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR, résistant aux UV et aux intempéries
Plage de température de fonctionnement : -40°C à +85°C
Dimensions du boîtier : 65 mm x 115 mm x 55 mm (L x l x H)
Dimensions du capuchon du capteur : Ø 33 mm x 3,5 mm modèle plastique ; Ø 35 mm x 2 mm modèle EVA
Poids : 267 gr
Indice de protection : IP67
Matériau du boîtier : ABS
Capuchon du capteur : Backsheet laminé (EVA – Tedlar) / Injection plastique ABS
Méthode de montage : Ruban 3M® sur l'arrière du module
Norme : Classe A selon IEC 60751:2022 et IEC 61724-1:2021

Caractéristiques / spécifications techniques

• Code article : 3S-MT-PT1000-U
• Type de capteur : PT1000
• Plage de mesure : -40°C à +85°C
• Précision : ±0,1°C
• Résolution : 0,1°C
• Sortie : Analogique 0-10 V
• Alimentation : 12 à 30 V DC
• Consommation : 15 mA @24 V DC
• Connexion électrique : Câble 3 m 2x2x0,22 mm², 24 AWG, LI2YC11Y-TP PUR, résistant aux UV et aux intempéries
• Plage de température de fonctionnement : -40°C à +85°C
• Dimensions du boîtier : 65 mm x 115 mm x 55 mm (L x l x H)
• Dimensions du capuchon du capteur : Ø 33 mm x 3,5 mm modèle plastique ; Ø 35 mm x 2 mm modèle EVA
• Poids : 267 gr
• Indice de protection : IP67
• Matériau du boîtier : ABS
• Capuchon du capteur : Backsheet laminé (EVA – Tedlar) / Injection plastique ABS
• Méthode de montage : Ruban 3M® sur l'arrière du module
• Normes : Classe A selon IEC 60751:2022 et IEC 61724-1:2021
