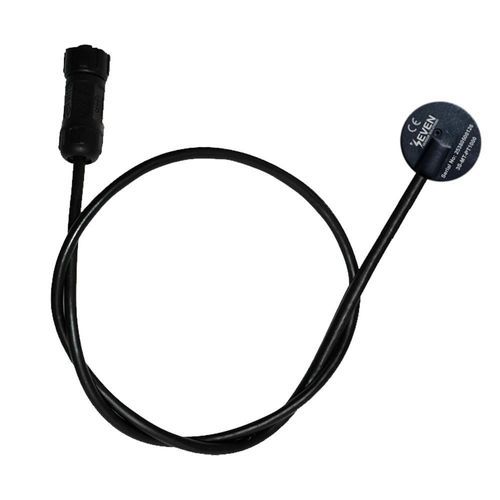

Capteur de température Pt1000 3S-MT-PT1000

en boîtierauto-adhésifconnecteur M12

Présentation du produit
Le capteur de température de module mesure la température arrière du module en °C à l'aide d'une sonde PT1000 placée entre le backsheet et les couches EVA. Le boîtier reproduit le transfert thermique d'un module PV pour fournir des mesures représentatives. Compatible avec la SEVEN Irradiance Sensor Box et conçu pour la surveillance d'installations PV conformément à IEC 60751:2022 et IEC 61724-1:2021.

Principe de fonctionnement
Unité émettrice avec sortie PT1000, fournissant des valeurs sous forme de signaux de résistance selon les caractéristiques PT1000. La géométrie et les matériaux du capuchon reproduisent le comportement thermique du backsheet pour rapprocher le transfert de chaleur du module réel. Le transmetteur se connecte aux modèles SEVEN Irradiance Sensor et Sensor Box via un connecteur 5 broches IP67. La sortie PT1000 peut être raccordée directement aux enregistreurs de données, systèmes de supervision ou autres dispositifs d'acquisition compatibles avec une entrée résistance.

Installation
Conformément à IEC 61724-1:2021, positionner le capteur au centre d'une cellule proche du point médian du module en évitant les joints de cellule. La zone d'installation doit être parfaitement sèche et exempte de contaminants ; la rosée peut empêcher l'adhérence. Fixer le capteur au backsheet du module à l'aide du ruban 3M® fourni. Respecter les procédures locales pour le cheminement et l'arrimage des câbles.

Avantages

• Précision PR : fournit des données de température précises nécessaires aux calculs fiables du Performance Ratio (PR) et à l'évaluation du rendement.
• Gestion thermique : permet la détection et l'atténuation des risques de surchauffe grâce à la mesure en temps réel.
• Robustesse terrain : indice IP67 et câble résistant aux UV/intempéries pour une exploitation extérieure durable.

Informations complémentaires

• Classe : Classe A selon IEC 60751:2022 et IEC 61724-1:2021.
• Garantie : 2 ans.
• Plage de prix indicative : 50–90 EUR.
• Délais de livraison : petites quantités (≤20 pcs) : env. 1–2 semaines ; volumes (20–100 pcs) : env. 4–5 semaines.
• Câble : fourni avec câble LI2YC11Y-TP PUR 3 m (2x2x0,22 mm², 24 AWG), résistant aux UV et aux intempéries ; autres longueurs sur demande.

Caractéristiques techniques

• Référence : 3S-MT-PT1000
• Type de capteur : PT1000
• Plage de mesure : -40°C à +85°C
• Précision : ±0,1°C
• Résolution : 0,1°C
• Sortie : PT1000 (résistance ohmique)
• Connexion électrique : câble LI2YC11Y-TP PUR 3 m, 2x2x0,22 mm² (24 AWG), résistant aux UV et intempéries
• Température de fonctionnement : -40°C à +85°C
• Dimensions capuchon : Ø 33 mm x 3,5 mm (Plastique) ; Ø 35 mm x 2 mm (EVA)
• Poids : 167 g
• Indice de protection : IP67
• Matériau capuchon : backsheet laminé (EVA–Tedlar) / injection plastique ABS
• Méthode de montage : ruban 3M® au dos du module
• Normes : Classe A selon IEC 60751:2022 et IEC 61724-1:2021
