Transmetteur de température en tête de sonde 3S-MT-PT1000-I

Pt1000analogiquesortie de courant

Présentation du produit

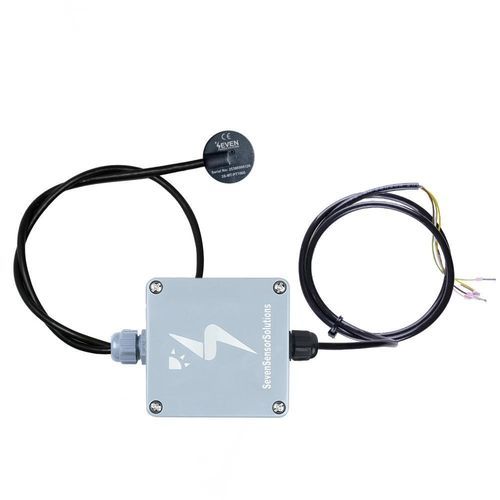

Capteur de température de module conçu pour mesurer la température de la face arrière des modules PV en °C à l'aide d'une sonde PT1000. La sonde est insérée entre deux couches de backsheet avec une feuille EVA. Un transducteur interne convertit le signal PT1000 en une sortie analogique 4-20 mA. Compatible avec enregistreurs de données, gateways et automates acceptant une entrée 4-20 mA.

Qu'est-ce que le capteur de température de module ?
La température du module influence directement la performance des installations PV : l'augmentation de la température des cellules accroît le courant de court-circuit et diminue la tension en circuit ouvert, réduisant ainsi le rendement électrique du module. Une mesure précise de la température est nécessaire pour des calculs PR fiables et la supervision opérationnelle des centrales.

Principe de fonctionnement
L'appareil intègre un élément PT1000 de haute précision et un transducteur logé dans un boîtier résistant aux UV et aux intempéries. La sonde PT1000 détecte la température de la face arrière du module ; l'électronique convertit la résistance en un signal courant analogique 4-20 mA. L'appareil est alimenté en 12–30 V DC et communique via sa sortie 4-20 mA avec les systèmes d'acquisition industriels standards.

Spécifications techniques (extrait)
Référence : 3S-MT-PT1000-I
Type de capteur : PT1000
Plage de mesure : -40°C à +85°C
Précision : ±0,1°C
Résolution : 0,1°C
Sortie de données : Analogique 4-20 mA
Alimentation : 12 à 30 V DC
Consommation : 30 mA @ 24 V DC
Connexion électrique : câbles LI2YC11Y-TP PUR 1,2 m et 2 m 2x2x0,22 mm² (24 AWG), résistants aux UV et aux intempéries

Installation
Installez le capteur au centre d'une cellule proche du point médian du module, en évitant les limites de cellule, conformément à IEC 61724-1:2021. Placez la sonde PT1000 au dos du module au plus près du centre de la cellule sans traverser ses bords. Veillez à ce que la surface d'adhésion soit sèche et propre ; évitez la pose en présence de rosée ou d'humidité.

Avantages

• Estimation du PR : fournit des données de température du module nécessaires au calcul du Performance Ratio.
• Protection contre la surchauffe : la surveillance en temps réel facilite les actions de protection et réduit les risques de maintenance.
• Adaptabilité climatique : permet des ajustements système dynamiques face aux variations environnementales et saisonnières pour optimiser le rendement.

Pourquoi SEVEN Sensor Solutions ?
Les produits SEVEN utilisent des composants fiables et une couverture de capteur reproduisant le comportement thermique de la face arrière du module pour obtenir des mesures représentatives. Le 3S-MT-PT1000-I respecte les exigences IEC en matière de résolution et d'incertitude et convient aux applications industrielles de surveillance PV.

FAQ (points clés)

• Classe : Classe A selon IEC 60751:2022 et IEC 61724-1:2021.
• Garantie : 2 ans.
• Prix : fourchette indicative 95–170 EUR.
• Délais de livraison : petites commandes ~2–3 semaines ; commandes en volume ~7–8 semaines.
• Câble : fourni avec câbles LI2YC11Y-TP PUR 1,2 m et 2 m 2x2x0,22 mm² (24 AWG), résistants aux UV et aux intempéries ; autres longueurs sur demande.

Caractéristiques / Spécifications techniques

• Référence : 3S-MT-PT1000-I
• Type de capteur : PT1000
• Plage de mesure : -40°C à +85°C
• Précision : ±0,1°C
• Résolution : 0,1°C
• Sortie de données : Analogique 4-20 mA
• Alimentation : 12 à 30 V DC
• Consommation : 30 mA @ 24 V DC
• Connexion électrique : 1,2 m et 2 m 2x2x0,22 mm², 24 AWG, câbles LI2YC11Y-TP PUR (résistants UV/intempéries)
• Température de fonctionnement : -40°C à +85°C
• Dimensions du boîtier : 64 x 68 x 35 mm (L x l x H)
• Dimensions du capuchon du capteur : Ø 33 mm x 3,5 mm (plastique) ; Ø 35 mm x 2 mm (EVA)
• Poids : 257 g
• Indice de protection : IP67
• Matériau du boîtier : ABS
• Couverture du capteur : Backsheet laminé (EVA – Tedlar) / injection plastique ABS
• Méthode de montage : ruban 3M™ au dos du module
• Norme : Classe A selon IEC 60751:2022 et IEC 61724-1:2021
