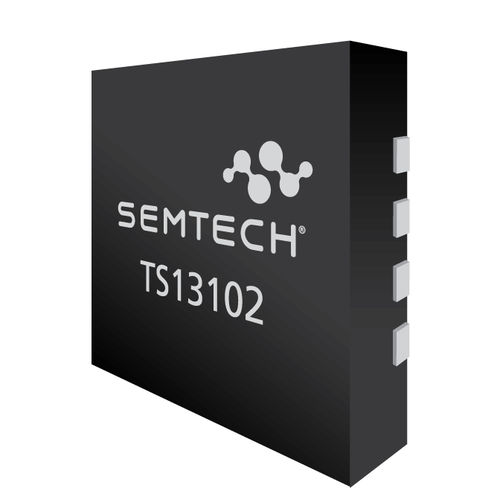

Relais statique DC TS13102

de puissancede verrouillage

Le TS13102 est un commutateur de puissance 60V isolé galvaniquement avec blocage bidirectionnel. Le dispositif comprend un commutateur haute tension intégré de 290mΩ permettant une commutation à haut rendement des charges de puissance ou d'autres applications à courant élevé. La broche d'entrée CLK à broche unique contrôle l'état du commutateur par le biais d'options de séquence qui contrôlent la façon dont le dispositif commute, y compris l'activation/désactivation immédiate, l'activation à zéro volt, la désactivation à zéro courant, les modes dither, ainsi que le comportement de verrouillage et de non-verrouillage. Caractéristiques Faibles courants de fonctionnement de repos 2μA à l'état OFF 5μA à l'état ON Prise en charge d'E/S galvaniquement isolées évolutives Adressable pour une utilisation minimale des GPIO Prise en charge de huit configurations d'adresses physiques Signal de commande unique pour l'entrée marche/arrêt (CLK) Niveaux d'entrée compatibles avec le microcontrôleur de 1,7 V à 5,5 V Options de commutation configurables Caractéristiques de commutation : Blocage bidirectionnel à l'état OFF Dispositif de commutation unique interrupteur et résistance à l'état passant de 290mΩ Options de boîtier boîtier QFN à 16 fils - 3x3mm, 1,0mm de hauteur max Modes de fonctionnement ON / OFF avec passage par zéro ON / OFF immédiat Mode Dithering pour le partage de la puissance du système Interrogation de l'état du commutateur
