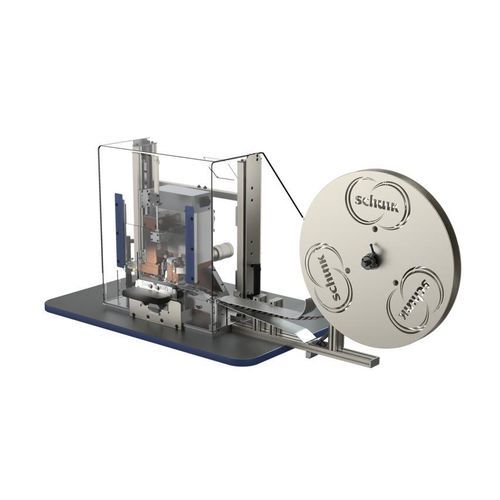

Machine de soudage à ultrasons DS20-III Variant TF

manuellepour aluminiumpour cuivre

Aperçu produit
La DS20-III est une machine ultrasonique conçue pour souder des conducteurs (litzes) sur des terminaux. Elle prend en charge les terminaux courants en cuivre et en aluminium et intègre un concept de capot renouvelé offrant un accès à 360° pour faciliter la maintenance et l'entretien.

Avantages

• Plage de sections: 1,5–35 mm² (cuivre) ou 2,5–42 mm² (aluminium); extensions optionnelles jusqu'à 50 mm² (cuivre) et 60 mm² (aluminium)
• Alimentations de terminal disponibles en 0°, 90° et 180°
• Système de changement d'outil rapide et simple pour réduire les temps d'arrêt
• Unité d'oscillateur avec système de changement rapide
• Fréquence de fonctionnement: 20 kHz
• Puissance du générateur: 4 kW (standard), 6 kW (option)

Caractéristiques / spécifications techniques

• Application: soudage ultrasonique – soudage de conducteurs sur terminaux
• Matériaux traités: terminaux en cuivre et en aluminium
• Plages de sections standard: 1,5–35 mm² (cuivre); 2,5–42 mm² (aluminium)
• Extension optionnelle des sections: jusqu'à 50 mm² (cuivre) et jusqu'à 60 mm² (aluminium)
• Orientations des alimentations de terminal: 0°, 90°, 180°
• Changement d'outil: système de changement d'outil rapide et simple
• Oscillateur: unité d'oscillateur à changement rapide
• Fréquence de fonctionnement: 20 kHz
• Puissance du générateur: 4 kW (standard), 6 kW (option)
• Conception: concept de capot renouvelé pour un accès à 360° facilitant la maintenance
