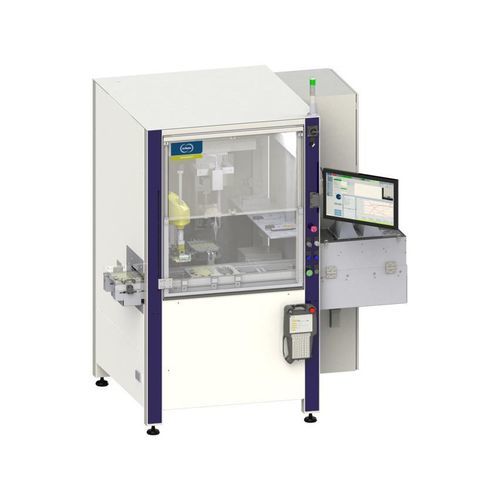

Machine de soudage à ultrasons FX Core

semi-automatiquepour composants électroniquesà table rotative

Présentation
La FX Core est conçue pour le soudage par ultrasons de la puissance électronique (par ex. modules IGBT) et des systèmes de contact de cellules pour applications batterie. Machine semi-automatique avec réglage intégré et changement rapide des outils de soudage.

Avantages

• Tête de soudage ultrasonore : 20 kHz standard (35 kHz disponible sur demande) ; réglage embarqué et solution de changement rapide des outils
• Zone de travail (table X-Y et axe de rotation) : X = 250 mm, Y = 400 mm, rotation = 360° ; axes équipés de systèmes de freinage pour une rigidité maximale et une résistance aux vibrations ultrasonores
• Accessibilité en Z (sonotrode) : jusqu’à 62 mm
• Contrôle de procédé dynamique breveté : surveillance des courbes de puissance et de hauteur avec tolérances réglables pour le temps de soudage, la hauteur et la déformation par point
• Options personnalisables : système de reconnaissance de motifs, lecteur DMC, station de mesure et d’étalonnage

Caractéristiques / spécifications techniques

• Application : soudage par ultrasons pour électronique de puissance (ex. modules IGBT) et systèmes de contact de cellules pour batteries
• Type de système : machine de soudage par ultrasons semi-automatique
• Fréquence ultrasonore : 20 kHz (35 kHz sur demande)
• Fonctions de la tête : réglage embarqué et solution de changement rapide des outils
• Zone de travail X : 250 mm
• Zone de travail Y : 400 mm
• Axe de rotation : 360°
• Accessibilité Z maximale (sonotrode) : 62 mm
• Conception des axes : axes spécialement conçus avec systèmes de freinage pour une rigidité élevée et une résistance aux vibrations ultrasonores
• Contrôle de procédé : surveillance dynamique brevetée des courbes de puissance et de hauteur ; tolérances réglables pour temps de soudage, hauteur et déformation par point
• Fonctions optionnelles : système de reconnaissance de motifs, lecteur DMC, station de mesure et d’étalonnage
