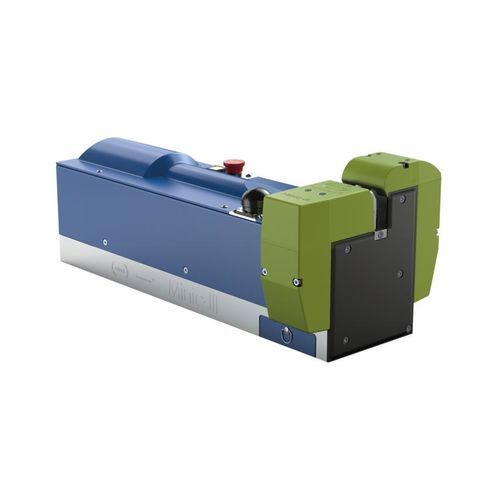

Machine de soudage à ultrasons Minic-III

automatiquepour aluminiumpour cuivre

Présentation
La Minic-III est une machine de soudage par ultrasons moderne et à grande vitesse, conçue pour une production industrielle à faible maintenance. Elle couvre des sections de conducteur de 0,26 mm² à 30 mm² et permet le soudage d'aluminium, de cuivre et de connexions mixtes (aluminium-cuivre). Lors de benchmarks mondiaux chez des fabricants de faisceaux câblés leader, la Minic-III a obtenu d'excellents résultats en résistance, cmk/cpk et qualité visuelle des nœuds. La machine dispose d'une interface utilisateur intuitive, d'un changement d'outil rapide et de l'aide d'insertion Cable-Fit-In (CFI) pour un positionnement automatique précis des câbles. D'autres sections et applications sont possibles.

Détails
Le système est conçu pour une haute qualité de processus et une maintenance réduite. Il propose une surveillance et une documentation avancées du processus, une auto-calibration complète du module de soudage, une adaptation dynamique des valeurs cibles et des fonctions statistiques de contrôle du processus. L'intégration aux systèmes ERP supérieurs (par ex. production KSK) est prise en charge. L'unité inclut un coupe-déchets entièrement intégré, un système de mesure de déplacement numérique haute précision pour la détection de la géométrie des nœuds, le soudage en séquence, plusieurs niveaux utilisateur avec verrouillage par clé, une butée de profondeur auto-calibrante (soft stop), un système de refroidissement sans air comprimé et un accès de maintenance aisé avec bac à déchets intégré.

Vous bénéficiez de ces avantages

• Plage de section: 0,26 mm² – 30 mm²
• Adaptée pour aluminium, cuivre et connexions mixtes (kaskade)
• Surveillance et documentation avancées du processus (incl. cmk/cpk)
• Auto-calibration complète du module de soudage
• Capacité d'intégration ERP (par ex. production KSK)
• Adaptation dynamique des valeurs cibles et fonctions statistiques
• Coupe-déchets entièrement intégré
• Fonction Plug & Play via puce ID intégrée
• Mesure de déplacement numérique haute précision pour détection de la géométrie des nœuds
• Soudage en séquence et niveaux utilisateurs avec gestion d'accès
• Butée de profondeur auto-calibrante (soft stop)
• Système de refroidissement sans air comprimé
• Changement d'outil rapide; maintenance et nettoyage facilités avec bac à déchets intégré

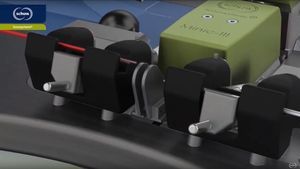

• Aides d'insertion : Cable-Fit-In (CFI), éclairage de la zone de soudage et Laser Positioning System (LPS)

Caractéristiques techniques

• Nom du modèle : Minic-III
• Plage de section : 0,26 mm² – 30 mm²
• Matériaux soudables : Aluminium, Cuivre, connexions mixtes (soudage en cascade)
• Contrôle de processus : Surveillance et documentation avancées; adaptation dynamique des valeurs cibles; fonctions statistiques
• Calibration : Auto-calibration complète du module de soudage; butée de profondeur auto-calibrante
• Mesure : Système de mesure de déplacement numérique haute précision pour détection de la géométrie des nœuds
• Intégration : Capacité d'intégration ERP (par ex. production KSK)
• Fonctionnalités : Soudage en séquence; Plug & Play via puce ID intégrée; coupe-déchets intégré
• Maintenance : Changement d'outil rapide; maintenance et nettoyage facilités avec bac à déchets intégré
• Refroidissement : Système sans air comprimé
• Insertion et positionnement : Cable-Fit-In (CFI); éclairage de la zone de soudage; Laser Positioning System (LPS)
• Conformité : Conformité CE
