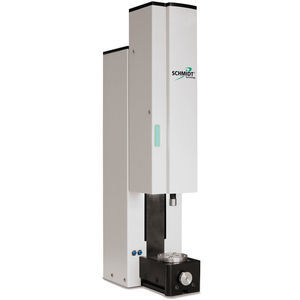

Presse électrique SCHMIDT® ServoPress

pour assemblageautomatiqueservocommandée

Présentation
Les presses électriques à entraînement servo SCHMIDT® ServoPress offrent un contrôle précis de la force et de la position sur une large plage (0,3–250 kN, courses 75–500 mm). Les modules assurent une grande dynamique, une excellente répétabilité et s’intègrent aux commandes PressControl 700 / PressControl 7000 pour postes isolés et lignes automatisées.

Fonctions et avantages

• Plage de forces : 0,3 kN à 250 kN selon le modèle.
• Grande dynamique et excellente répétabilité sur l’ensemble de la plage de force et de course.
• Mesure de course directement sur le coulisseau (système de mesure absolu) pour une haute précision de positionnement.
• Lubrification automatique intégrée et accouplement de surcharge sur certains types.
• Options de gestion d’énergie et stockage intermédiaire d’énergie de freinage sur les modèles haute puissance.

Systèmes de sécurité et options de commande

• Intégration avec PressControl 700 / PressControl 7000 pour maîtrise du process et gestion des données.
• Solutions de sécurité disponibles : SmartGuard, SmartGate et barrières immatérielles; examen CE de type pour modules pleine charge avec options de sécurité.

Gamme et points forts par modèle
SCHMIDT® ServoPress 602

• Force : 0,3 kN (F max. S3 25 %, 20 s) / 0,2 kN (F 100 % ED)
• Course : 75 mm
• Vitesse maxi : 0–150 mm/s
• Résolution : ±1 µm/inc (course), 0,4 N/inc (force), commande position 0,1 µm
• Secteurs typiques : médical, horlogerie, micromécanique

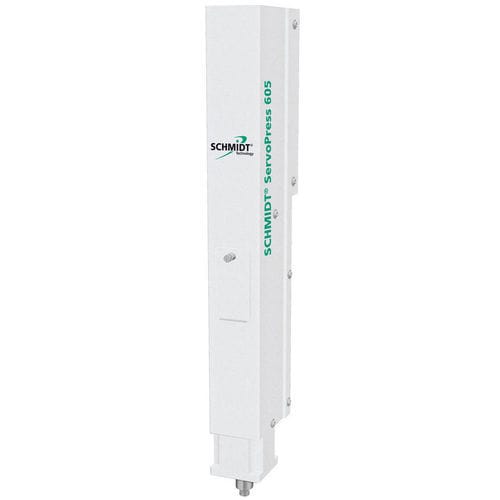

SCHMIDT® ServoPress 605

• Force : 1,0 kN (F max. S3 25 %, 20 s) / 0,5 kN (F 100 % ED)
• Course : 150 mm
• Vitesse maxi : 0–300 mm/s
• Résolution : commande position 0,1 µm; acquisition : 2,2 µm/inc (course), 0,3 N/inc (force)
• Secteurs typiques : communication de données, électronique, sécurité automobile

SCHMIDT® ServoPress 616

• Force : 5 kN (F max. S3 25 %, 20 s) / 3 kN (F 100 % ED)
• Course : 200 mm
• Vitesse maxi : 200 mm/s
• Résolution : commande position 0,1 µm; acquisition : 3,2 µm/inc (course), 1,5 N/inc (force)
• Secteurs typiques : automobile, électronique, précision

SCHMIDT® ServoPress 617

• Force : 14 kN (F max. S3 25 %, 20 s) / 7,5 kN (F 100 % ED)
• Course : 300 mm
• Vitesse maxi : 200 mm/s
• Résolution : commande position 0,1 µm; acquisition : 4,6 µm/inc (course), 3,75 N/inc (force)
• Secteurs typiques : automobile, habitat/bâtiment, médical/pharmacie

SCHMIDT® ServoPress 620

• Force : 35 kN (F max. S3 25 %, 20 s) / 20 kN (F 100 % ED)
• Course : 400 mm
• Vitesse maxi : 200 mm/s
• Résolution : commande position 0,1 µm; acquisition : 6,1 µm/inc (course), 10 N/inc (force)
• Secteurs typiques : automobile, optique, médical/pharmacie

SCHMIDT® ServoPress 650

• Force : 75 kN (F max. S3 25 %, 20 s) / 50 kN (F 100 % ED)
• Course : 500 mm
• Vitesse maxi : 200 mm/s
• Résolution : commande position 0,1 µm; acquisition : 7,6 µm/inc (course), 24 N/inc (force)

SCHMIDT® ServoPress 655

• Force : 110 kN (F max. S3 25 %, 20 s) / 80 kN (F 100 % ED)
• Course : 500 mm
• Vitesse maxi : 100 mm/s
• Résolution : commande position 0,1 µm; acquisition : 7,6 µm/inc (course), 32 N/inc (force)
• Secteurs typiques : technique d’entraînement, électrotechnique, technique du bâtiment

SCHMIDT® ServoPress 660

• Force : 160 kN (F max. S3 25 %, 20 s) / 110 kN (F 100 % ED)
• Course : 350 mm
• Vitesse maxi : 100 mm/s
• Résolution : commande position 0,1 µm; acquisition : 5,4 µm/inc (course), 48 N/inc (force)
• Gestion d’énergie intégrée et stockage intermédiaire d’énergie de freinage sur modèles puissants

SCHMIDT® ServoPress 680

• Force : 250 kN (F max. S3 25 %, 20 s) / 200 kN (F 100 % ED)
• Course : 350 mm
• Vitesse maxi : 50 mm/s
• Résolution : commande position 0,1 µm; acquisition : 5,4 µm/inc (course), 75 N/inc (force)
• Conçu pour applications à force de pointe et forte charge

Données techniques (récapitulatif)
Presse : 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Force F max. (S3 25 %, 20 s) [kN] : 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Force F 100 % ED [kN] : 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Course [mm] : 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Vitesse maxi [mm/s] : 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Résolution commande position [µm] : 0,1 (tous types)
Résolution acquisition force [N/inc] : 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Résolution acquisition course [µm/inc] : 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Accessoires

• Adaptateur supérieur pour outils Ø 5–20 mm

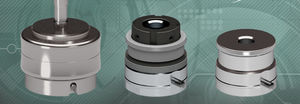

• Raccord rapide pour outils (adaptateur rigide + porte-base)
• Sous-structure presse (PU) pour montage sans vibrations
• Tables coulissantes pour positionnements longitudinaux et transversaux
• Volant externe pour réglage intuitif des profils de course

Comportement de commande et process

• Évaluation en temps réel et disponibilité immédiate des données SPC
• Système prêt à l’emploi avec profils standards et paramétrage automatique
• Mesure de course sur le coulisseau (système absolu) évitant la course de référence
• Compensation intelligente des tolérances de pièces et des élasticités système

Concepts de sécurité

• Solutions brevetées SmartGuard et SmartGate pour intégration compacte et alimentation rapide
• Barrières immatérielles pour arrêt du cycle en cas d’intervention non autorisée

Caractéristiques / spécifications techniques

• Presses électriques à entraînement servo avec commande de position 0,1 µm
• Plage de forces 0,3–250 kN, courses 75–500 mm selon modèle
• Résolutions d’acquisition force/course variables selon modèle
• Options intégrées : lubrification broche, accouplement de surcharge, gestion d’énergie sur modèles puissants
• Conçues pour intégration en postes isolés ou lignes automatisées avec commandes PressControl
