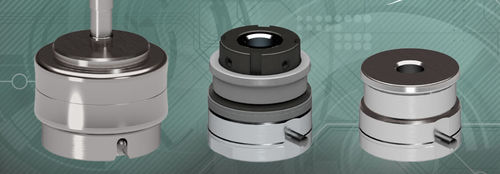

Adaptateur à baïonnette PartProtector

porte-outilsà changement rapide

Présentation
Pour un changement d'outils rapide et simple, avec une option de protection des pièces via un limiteur mécanique de surcharge. Le système de changement rapide comprend deux éléments : une Base d'Adaptateur montée sur le coulisseau de la presse et un Adaptateur d'Outil (QTA).

Base d'adaptateur
La Base d'Adaptateur se monte dans le coulisseau de la presse et accepte les Adaptateurs d'Outils à Changement Rapide (QTA) avec ou sans PartProtector. Le verrouillage par baïonnette du QTA assure une liaison sécurisée par un quart de tour dans le sens inverse des aiguilles d'une montre et se déverrouille par un quart de tour dans le sens des aiguilles d'une montre — le tout sans outil. La conception haute précision garantit une précision d'alignement rotationnel et vertical de ±0,01 mm sans outil.

Caractéristiques techniques
Nez de fixation pour alésage : Ø 10 H7 et Ø 20 H7
Force de traction admissible : 200 N

Adaptateur d'outil à changement rapide (QTA)
L'adaptateur d'outil se verrouille dans la Base d'Adaptateur sans outil. Une goupille cylindrique aide au positionnement et au guidage de l'adaptateur.

Caractéristiques techniques
Alésage de montage : Ø 10 H7
Force de pressage maximale : 50 kN

Adaptateur d'outil (QTA) avec PartProtector
Cette version intègre un mécanisme de limitation de force. L'effort maximal appliqué aux pièces et la course disponible pour compenser les variations de hauteur des pièces sont déterminés par une combinaison de rondelles plates et coniques montées dans le porte-outil. Ceci est particulièrement adapté aux outillages à butée ou aux presses à genouillère. L'adaptateur se verrouille dans la Base d'Adaptateur sans outil. Une goupille cylindrique aide au positionnement et au guidage.

Caractéristiques techniques
Alésage de montage Base d'Adaptateur : Ø 10 H7
Force de pressage max. : 17 kN
Plage d'effort réglable : 0,6 – 12 kN

Caractéristiques / spécifications techniques

• Composition du système : Base d'Adaptateur (montée sur le coulisseau) + Adaptateur d'Outil (QTA)
• Méthode de changement d'outil : verrouillage baïonnette par quart de tour (sans outil)
• Précision d'alignement : ±0,01 mm rotationnel et vertical
• Base d'Adaptateur : Nez de fixation pour alésage Ø 10 H7 et Ø 20 H7
• Force de traction admissible de la Base d'Adaptateur : 200 N
• Alésage de montage QTA : Ø 10 H7
• Force de pressage max. QTA : 50 kN
• Force de pressage max. QTA avec PartProtector : 17 kN
• Plage d'effort réglable QTA avec PartProtector : 0,6 – 12 kN
• Réglage de la limitation via combinaison de rondelles plates et coniques
• Aide au positionnement : goupille cylindrique de localisation/guidage sur l'adaptateur
