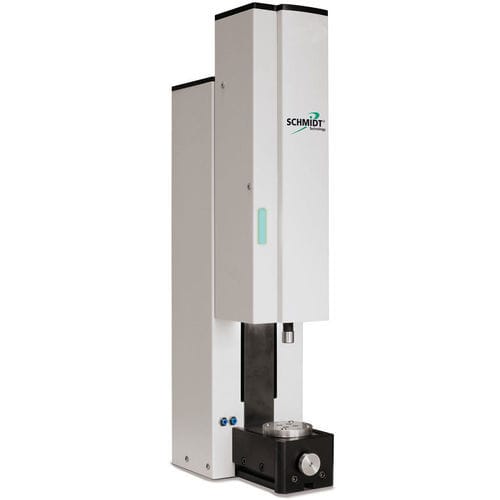

Presse électrique ServoPress 602

automatiqueservocommandée

Description du produit
La SCHMIDT® ServoPress 602 est conçue pour des opérations de pressage en mécanique de précision, essais de ressorts, technologies médicales, horlogerie et bijouterie, ainsi que pour la fabrication de petits moteurs et d'électronique. L'unité peut être équipée d'un dispositif de sécurité à deux mains, d'un rideau lumineux ou de la solution SCHMIDT® SmartGuard.

Précision mécanique

• Le poussoir est guidé sur toute la course par des rails profilés : rigidité maximale et pas de flexion en course maximale

Capteur de force intégré dans la base

• protection mécanique contre les surcharges
• désaccouplement mécanique de la chaîne d'entraînement

Châssis de presse

• Le châssis de presse en acier à outils rectifié est partie intégrante du système : grande rigidité et précision dimensionnelle

Réglage fin XY

• Réglage fin XY dans la table de presse : alignement simple et précis

Précision de mesure

• Mesure de position absolue brevetée du poussoir et de la tête de presse : pas de référencement de la position zéro nécessaire

Le capteur de force est insensible à des facteurs tels que :

• forces transversales
• poids de l'outil supérieur
• influences thermiques dues au moteur et aux frottements mécaniques

Fonctionnalités intégrées

• deux raccords d'air dans la plaque de couverture avant → préparée pour l'air comprimé et/ou le vide dans la zone de travail
• éclairage de la zone de processus dimmable intégré dans le poussoir
• indicateur d'état (par ex. bon/mauvais résultat de presse, état de la machine)
• réglage en hauteur du poussoir sans outil, hauteur de travail 85,2 mm – 135,2 mm
• adaptateur pour la lubrification de la vis à billes, lubrification possible dans n'importe quelle position, sans démontage des plaques de couverture

Caractéristiques techniques ServoPress 602
Force F max. S3 25%, 20sec : 300 N
Force F 100 % ED : 200 N
Course du poussoir : 75 mm
Hauteur de travail : 85,2 mm – 135,2 mm
Vitesse : 0 – 150 mm/s
Portée C : 70 mm
L x H x P : 158 x 648 x 337 mm
Poids : 38 kg
Précision force : ±1 N
Répétabilité position : ±1 µm
Répétabilité force : 0,4 N
Résolution de la régulation de position : 0,1 µm
Résolution acquisition position : 2,2 µm
Résolution acquisition force : 0,1 N
Alimentation (V AC / 50 – 60 Hz) : 120 – 240 V

Caractéristiques techniques SmartGuard 602
Course d'ouverture : jusqu'à 160 mm, programmable
Vitesse : jusqu'à 500 mm/s fermeture, jusqu'à 1000 mm/s ouverture
L x H x P : 357 x 735 x 380 mm
Poids : 36 kg

Caractéristiques techniques table / plateau rotatif (option)
Table de translation XY dans le pied – plage de réglage ±0,5 mm, réglage fin pour optimisation de l'alignement <1/100 mm
Plateau rotatif (option) : plage de réglage ±0,5 mm / 68 mm ; filetage de fixation : 8 x TK55 M5 ; bagues de centrage : 4 x 7H7 mm ; réglage angulaire ±10°, réglage fin angle 0,01°

Caractéristiques / Spécifications techniques

• Modèle : ServoPress 602
• Force maxi. (S3 25%) : 300 N
• Force continue (100% ED) : 200 N
• Course (poussoir) : 75 mm
• Hauteur de travail : 85,2 – 135,2 mm
• Vitesse : 0–150 mm/s (mouvement de presse)
• Portée C : 70 mm
• Dimensions L x H x P : 158 x 648 x 337 mm
• Poids : 38 kg
• Précision force : ±1 N
• Répétabilité position : ±1 µm
• Répétabilité force : 0,4 N
• Résolution régulation position : 0,1 µm
• Résolution acquisition position : 2,2 µm
• Résolution acquisition force : 0,1 N
• Alimentation : 120–240 V AC, 50–60 Hz
