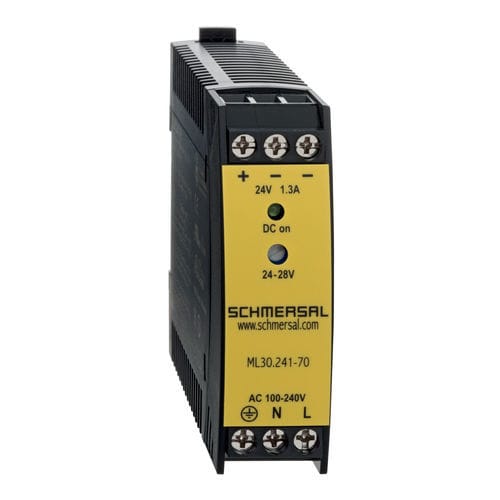

Alimentation électrique sur rail DIN ML30.241-70

AC/DCà sortie simplemonophasée

Caractéristiques

• Alimentation monophasée sur rail DIN avec entrée AC à large plage (100–240 VAC)
• Sortie DC réglable 24–28 V (potentiomètre frontal réglable 22–28 V)
• Puissance de sortie 30 W, courant max. 1,3 A (24 V) / 1,1 A (28 V)
• Rendement jusqu'à 89,4% et inductance PFC intégrée
• Largeur compacte 22,5 mm pour installations à forte densité
• Montage rapide sur rail DIN et connexions par bornes à vis

Données de commande
Designation du type de produit : ML30.241-70
Numéro d'article (référence) : 103015923
EAN (Code article européen) : 4030661505275
Numéro eCl@ss, version 12.0 : 27-04-07-01
Numéro ETIM, version 7.0 : EC002540

Données générales

• Normes : EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Contraintes climatiques : IEC 60068-2-30
• Poids brut : 140 g

Données générales - Caractéristiques

• Diagnostic système intégré, état : Oui
• Nombre de LED : 1

Données mécaniques

• Montage : Clipsable sur rails DIN standard selon IEC 60715

Données mécaniques - Technique de connexion

• Type de connexion électrique : Bornes à vis
• Section de câble, minimum : 0,5 mm²
• Section de câble, maximum : 6 mm²
• Couple de serrage des clips : 1 Nm
• Type de câble autorisé : flexible ; conducteur rigide

Données mécaniques - Dimensions
Largeur : 22,5 mm
Hauteur : 75 mm
Profondeur : 91 mm

Conditions ambiantes

• Indice de protection du boîtier : IP20
• Température ambiante (fonctionnement) : -10 ... +70 °C
• Température de stockage et de transport : -40 ... +85 °C
• Résistance aux vibrations : 2 g
• Résistance aux chocs : 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Degré de pollution : 2

Données électriques

• Plage de fréquence : 50 Hz / 60 Hz
• Tension d'alimentation : 100 ... 240 VAC (-15 % / +10 %)
• Type de plage de tension : AC
• Tension de service nominale : 100 ... 240 VAC
• Courant de fonctionnement : 0,3 mA / 0,54 mA
• Tension AC nominale pour commandes, min. (50/60 Hz) : 100 VAC
• Tension de commande AC, max. : 240 VAC
• Tension de commande DC, min. : 110 VDC ; max. : 300 VDC
• Tension de sortie DC : 24 ... 28 VDC (potentiomètre frontal réglable 22 à 28 V)
• Courant de sortie maximal : 1,1 A / 28 VDC ; 1,3 A / 24 VDC
• Puissance de sortie max. : 30 W
• Rendement : jusqu'à 89,4%
• Inductance PFC intégrée

Description courte

• Alimentation monophasée compacte sur rail DIN avec entrée AC à large plage et sortie DC réglable
• Conçue pour un montage rapide sur rail DIN et des installations compactes (largeur 22,5 mm)

Spécifications techniques

• Modèle : ML30.241-70
• Référence article : 103015923
• EAN : 4030661505275
• Tension d'entrée : 100-240 VAC (-15% / +10%)
• Fréquence : 50 / 60 Hz
• Tension de sortie : 24-28 VDC (réglable 22-28 V)
• Puissance de sortie : 30 W
• Courant de sortie max. : 1,3 A (24 VDC) / 1,1 A (28 VDC)
• Rendement : jusqu'à 89,4%
• Dimensions (L × H × P) : 22,5 mm × 75 mm × 91 mm
• Poids (brut) : 140 g
• Classe de protection : IP20
• Température de fonctionnement : -10 ... +70 °C
• Température de stockage : -40 ... +85 °C
• Montage : Rail DIN selon IEC 60715
• Connexion : Bornes à vis, 0,5 ... 6 mm²
• Degré de pollution : 2
