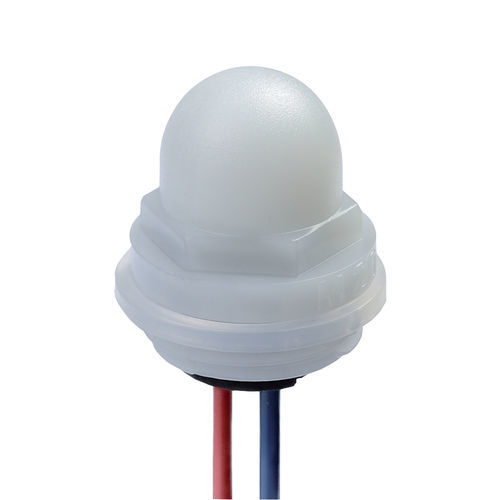

Voyant à LED ACC-IL-G24-M20-OR

filetéIP67rond

Caractéristiques du produit

• LED ambre avec dôme blanc (transparent) pour signalisation optique
• À visser dans les entrées de câble M20 x 1,5 ; câble pré‑connecté 0,2 m

Données de commande
Description du type de produit : ACC-IL-G24-M20-OR
Numéro d'article (référence) : 161186263
EAN (Numéro d'article européen) : 4030661350608
Numéro eCl@ss, version 12.0 : 27-37-12-11
Numéro eCl@ss, version 11.0 : 27-37-12-11
Numéro eCl@ss, version 9.0 : 27-37-12-11
Numéro ETIM, version 7.0 : EC000223
Numéro ETIM, version 6.0 : EC000223

Données générales
Couleur du dôme : Blanc
Poids brut : 21 g

Données générales - Fonctions

• Témoin lumineux : Oui
• Nombre de conducteurs : 2
• Signal optique : Oui

Données mécaniques
Couple de serrage, maximum : 1,5 Nm

Données mécaniques - Technique de connexion
Longueur du câble : 0,2 m
Section du conducteur : 0,34 mm²
Section du conducteur : 22 AWG

Données mécaniques - Dimensions
Hauteur d'encastrement : 20 mm
Largeur entre plats : 17 BK
Diamètre du dôme : 15 mm
Filetage métrique ISO avec indication du pas : M20 x 1,5

Conditions ambiantes
Indice de protection : IP67
Température ambiante : -5 ... +70 °C

Données électriques
Tension nominale : 24 VCC
Courant de fonctionnement : 20 mA

Indication d'état
Couleur de la LED : Orange (ambre)

Caractéristiques / spécifications techniques

• Modèle : ACC-IL-G24-M20-OR
• Marque : Schmersal
• Numéro d'article : 161186263
• EAN : 4030661350608
• Témoin lumineux : Oui
• Couleur LED : Orange / ambre
• Couleur du dôme : Blanc
• Indice IP : IP67
• Tension nominale : 24 VCC
• Courant de fonctionnement : 20 mA
• Longueur de câble : 0,2 m
• Section du conducteur : 0,34 mm² (22 AWG)
• Hauteur d'encastrement : 20 mm
• Diamètre du dôme : 15 mm
• Filetage : M20 x 1,5
• Couple de serrage max : 1,5 Nm
• Poids brut : 21 g
