Connecteur de données AZM-Y-8P-IO

fil à filverrouillable par visfemelle

Vue d'ensemble du produit

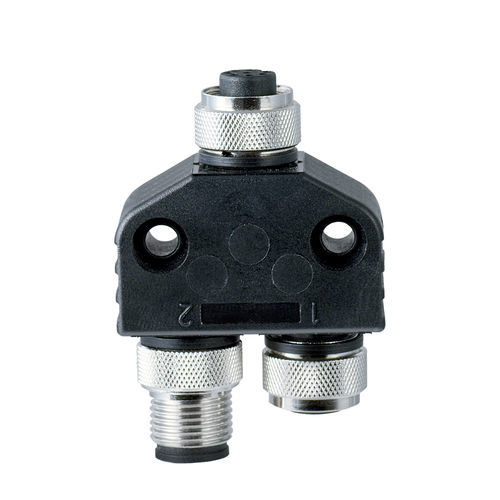

Connecteur adaptateur en Y M12 pour câblage en série, modèle AZM-Y-8P-IO, offrant une connexion mâle 8 pôles et deux connexions femelles 8 pôles pour réseaux de capteurs et actionneurs.

Caractéristiques principales

• Configuration : 1 x mâle 8 pôles ; 2 x femelles 8 pôles
• Indice de protection : IP67
• Tension assignée : 30 VCC ; courant d'utilisation jusqu'à 4000 mA (4 A)
• Dimensions compactes avec filetage M12, adapté aux espaces restreints

Caractéristiques techniques

• Modèle : AZM-Y-8P-IO
• Numéro d'article : 103000333
• EAN : 4030661504568
• Certificats : cULus
• eCl@ss (v12.0 / v11.0 / v9.0) : 27-44-01-06
• ETIM (v7.0 / v6.0) : EC002925
• Poids brut : 60 g

Données mécaniques

• Couple de serrage maximal : 1 Nm
• Codage du connecteur (côté A) : A
• Verrouillage du connecteur : Serrage par vis
• Matériau du presse-étoupe : Métal (CuZn), nickelé
• Matériau de la poignée : Plastique (TPU)

Données électriques

• Tension assignée : 30 VCC
• Courant d'utilisation : 4000 mA (4 A)
• Calibre de fusible pour câble/équipement externe : 4 A
• Alimentation des dispositifs externes — courant assigné : 1000 mA (1 A)

Environnement & dimensions

• Indice IP : IP67
• Température ambiante : -25 ... +75 °C
• Dimensions (L×l×H) : 54,5 mm × 38 mm × 20 mm
• Diamètre du filetage ISO : M12

Applications et recommandations
Conçu pour le câblage en série de capteurs et verrouillages électromagnétiques ; combinaison recommandée : capteurs et verrouillage électromagnétique.
