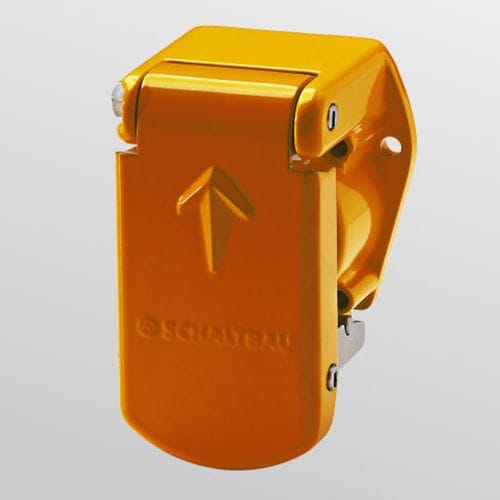

Connecteur de données UIC-IT

EthernetIP69Kultra robuste

Les véhicules ferroviaires d'aujourd'hui exigent des solutions Ethernet robustes et modernes pour une communication rapide des données. La série UIC-IT de Schaltbau répond à ces exigences en offrant une option de connexion Ethernet très flexible, universelle et fiable pour l'environnement ferroviaire difficile, avec une durée de vie de plusieurs décennies. Le connecteur de la série UIC-IT est équipé d'un maximum de deux modules Gigabit Ethernet (GbE) à 8 pôles et de 16 contacts de signaux optionnels qui permettent des connexions universelles et compatibles. Il est conçu pour être utilisé avec différents types de véhicules ferroviaires, ce qui permet de combiner du matériel roulant de différents fabricants et opérateurs ferroviaires. Caractéristiques Variantes : 2× module Gigabit Ethernet à 8 pôles, coque orange 1× module Gigabit Ethernet à 8 pôles + 16 contacts de signalisation, coque jaune 1× module Gigabit Ethernet à 8 pôles, coque verte Coquilles : Les coques de la fiche de câble, de la prise et de la fausse prise sont conformes à la norme Conformes à la norme IRS 50558. Les coques robustes et éprouvées sont les mêmes que celles des autres connecteurs UIC 558 de Schaltbau. Réceptacle, faux réceptacle et réceptacle vide : Aluminium moulé sous pression - robuste et durable Bouchon : Polyamide, renforcé de fibres de verre Inserts de contact : Module Gigabit Ethernet : module blindé 360° avec 8 bornes pour 4 paires de données pour la transmission de 10 GbE dans un lien permanent avec des câbles de données conformes à la norme Cat 7 Contacts de signalisation : 16 contacts de signalisation pour des tâches de contrôle supplémentaires par DB AG pour les opérations de sauvetage et de déblaiement Assemblage : Convient pour les connexions aux passerelles Assemblage simple et rapide Les joints peuvent être remplacés sans démonter les contacts
