Sertisseuse de fils métalliques CrimpLine 240 BASIC

de câblespour cossedifférents câbles

Modèle d'entrée pour la production de câbles
La CrimpLine 240 BASIC est une machine à sertir d'entrée de gamme offrant les fonctions essentielles pour la réalisation d'isolations et de faisceaux en environnement industriel. Elle associe un encombrement réduit à des fonctions de mise en service et d'entretien simples, adaptée aux petites séries ou à l'intégration en ligne de production.

Préparation aisée
La machine accepte tous les outillages de sertissage courants et est dotée d'un système de serrage à dégagement rapide pour un changement d'outillage rapide. Un mode marche manuelle électrique permet les contrôles fonctionnels et la vérification des collisions pour l'alimentation des cosses et la séquence de sertissage. Le découpeur de bande de cosses est monté horizontalement pour faciliter l'insertion de la bande porteuse et réduire le temps de réglage.

Résultats de sertissage de haute qualité
Le montage horizontal du découpeur de bande évite la redirection de la bande porteuse et limite les influences sur le processus de sertissage. Un contrôle de force de sertissage optionnel peut être intégré pour soutenir l'assurance qualité en ligne lors de la production de câbles.

Construction robuste
Comparée aux machines Schäfer antérieures de cette catégorie, la CrimpLine 240 BASIC présente une rigidité accrue pour une précision améliorée à des forces de presse supérieures. Sa conception mince et compacte facilite l'installation et l'utilisation dans des espaces de travail restreints.

Haute sécurité opérateur
La protection de l'opérateur est assurée par un dispositif de sécurité supervisé : le retrait des capots interrompt le circuit de sécurité et arrête le process. La machine est conforme aux directives européennes applicables en matière de sécurité mécanique et électrique ainsi que de compatibilité électromagnétique.

Équipement standard

• Protection machine
• Pédale
• Conteneur à déchets
• Interrupteur de sécurité sans contact
• Composants de sécurité certifiés

Équipement optionnel

• Outillage de sertissage
• Enrouleur de papier avec contrôle d'affaissement
• Découpeur de bande de cosses
• Contrôle de force de sertissage
• Table machine

Caractéristiques techniques
Matériaux traitables
Conducteur : câbles unifilaires ou multiconducteurs gainés
Section du conducteur : jusqu'à 6 mm² [1]
Cosse : bandes longitudinales ou transversales

Performances et géométrie
Entraînement : moteur triphasé 0,75 kW
Vitesse moteur : 440–2000 tr/min (réglage mécanique)
Force de pression : 20 kN
Course : 30 mm ou 40 mm
Hauteur de fermeture : 135,78 mm

Alimentations et interfaces
Alimentation : 230 V, 50/60 Hz
Air comprimé : 6 bar

Dimensions et poids
L x P x H : 500 mm x 600 mm x 800 mm [2]
Poids : 167 kg [2]

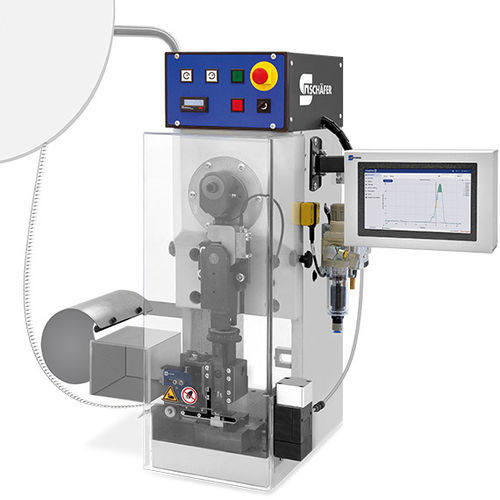

Les illustrations sont à titre d'exemple et peuvent présenter des options ou des équipements spécifiques.

Caractéristiques / spécifications

• Modèle : CrimpLine 240 BASIC
• Matériaux traitables : câbles unifilaires ou multiconducteurs gainés
• Section maximale du conducteur : jusqu'à 6 mm² (selon configuration)
• Cosse : bandes longitudinales ou transversales
• Entraînement : moteur triphasé 0,75 kW
• Vitesse moteur : 440–2000 tr/min (réglage mécanique)
• Force de pression : 20 kN
• Options de course : 30 mm ou 40 mm
• Hauteur de fermeture : 135,78 mm
• Alimentation : 230 V, 50/60 Hz
• Besoin en air comprimé : 6 bar
• Dimensions (L×P×H) : 500 × 600 × 800 mm (env., équipement de base)
• Poids : env. 167 kg (équipement de base)
• Sécurité standard : dispositif de protection supervisé, interrupteur de sécurité sans contact, composants certifiés
• Optionnel : contrôle de force de sertissage pour l'assurance qualité, découpeur de bande de cosses, outillages et autres extensions
